iglidur® P230 - dane materiałowe

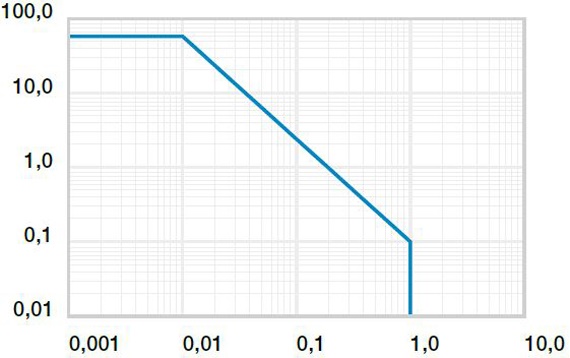

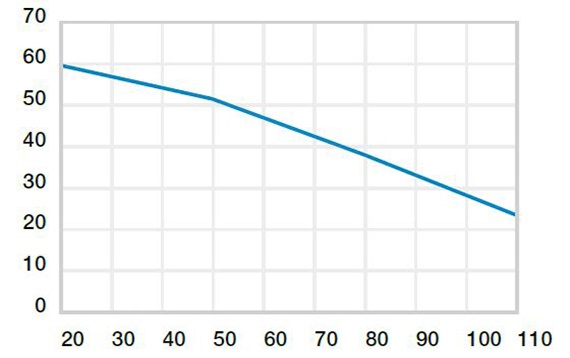

Wykres 02: Maksymalny zalecany nacisk powierzchniowy jako funkcja temperatury (60 MPa przy +20 °C)

X = Temperatura [°C]
Y = Obciążenie [MPa]

Właściwości mechaniczne

Ze wzrostem temperatur zmniejsza się wytrzymałość na ściskanie łożysk ślizgowych iglidur® P230. Wykres 02 pokazuje tą zależność. Zalecany maksymalny nacisk powierzchniowy to mechaniczna właściwość materiału. Z tego faktu nie wynikają wnioski dotyczące właściwości trybologicznych.

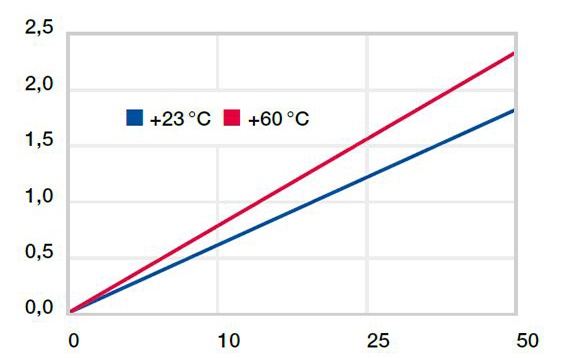

Wykres 03: Odkształcenie pod wpływem obciążenia i temperatury

X = Obciążenie [MPa]
Y = Odkształcenie [%]

Wykres 03 przedstawia elastyczną deformację iglidur® P230 podczas obciążeń radialnych. Przy zalecanym maksymalnym nacisku powierzchniowym 60 MPa w temperaturze pokojowej odkształcenie jest mniejsze niż 3%. Odkształcenie plastyczne może być pomijane do tej wartości. Jednakże, jest to również zależne od cyklu pracy obciążenia.

Maksymalna prędkość:

m/s	Obrotowy	Oscylacyjny	liniowy
Ciągła	1,0	0,7	3,0
Krótkotrwała	2,0	1,4	4,0

Tabela 02: Maksymalne prędkości powierzchniowe

Dopuszczalne prędkości powierzchniowe

iglidur® P230 został stworzony do niskich i średnich prędkości powierzchniowych. W warunkach pracy ciągłej, dopuszczalne są maksymalne prędkości wynoszące 1,0 m/s (ruch obrotowy) oraz 3 m/s (ruch liniowy). Wartości maksymalne przedstawione w tabeli 02 mogą być uzyskane przy niskich naciskach. Przy podanych prędkościach tarcie może spowodować wzrost temperatury do maksymalnego poziomu dopuszczalnego przy pracy ciągłej. W praktyce taki poziom temperatury jest rzadko osiągany na skutek zmiennych warunków zastosowania.

iglidur® P230	Temperatura aplikacji
Minimalna	-30°C
Maks. długotrwała	+110°C
Maksymalna, krótkotrwała	+180°C
Dodatkowo zabezpieczony osiowo	+100°C

Tabela 03: Ograniczenia temperaturowe

Temperatura

Dzięki możliwości pracy przy długotrwałej temperaturze +110 °C, wachlarz zastosowań materiału iglidur® P230 jest wyjątkowo szeroki. Jeśli wymagane są wyższe temperatury, dostępne są bestsellery iglidur® G (+ 130 °C) lub nowy standard iglidur® G1 (+ 180 °C). Na zużycie łożyska wpływ mają również temperatury otoczenia panujące w układzie łożyskowym. Wzrost temperatur powoduje również przyspieszenie zużycia. W przypadku temperatur powyżej +100°C wymagane jest dodatkowe zabezpieczenie łożyska.

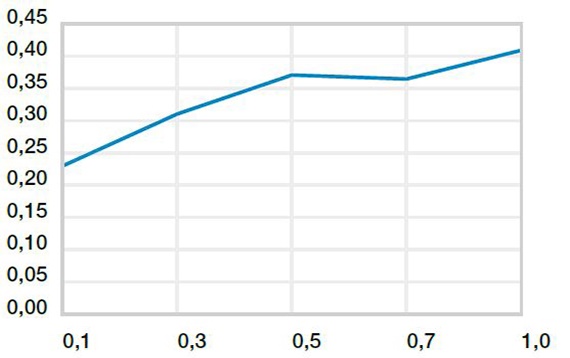

Wykres 04: Współczynnik tarcia w zależności od prędkości powierzchniowej, p = 1 MPa,

X = Prędkość powierzchniowa [m/s]
Y = Współczynnik tarcia μ

Tarcie i zużycie

Podobnie jak odporność na zużycie, współczynnik tarcia µ również zmienia się wraz ze zmianą obciążenia (Wykres 04).


iglidur® P230	Na sucho	Smar	Olej	Woda
C. o. f. µ	0,13 - 0,32	0,09	0,04	0,04

Tabela 04: Współczynnik tarcia ze stalą
(Ra = 1 μm, 50 HRC)

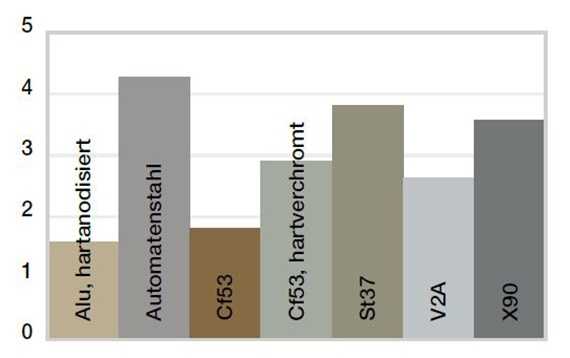

Wykres 05: Zużycie, ruch obrotowy przy współpracy z różnymi materiałami wału, nacisk, p = 1 MPa, v = 0,3 m/s

X = Materiał wału
Y = Zużycie [μm/km]

Materiały wałów

Wykres 05 przedstawia rezultaty testowania różnych materiałów wałków z łożyskami ślizgowymi wykonanymi z iglidur® P230. W przypadku ruchów obrotowych przy obciążeniu promieniowym 1 MPa, zużycie wszystkich wałów jest niskie, a typy „miękkich” wałów zapewniają wyższe współczynniki zużycia. Porównanie ruchów obrotowych i wahliwych (wykres 06) wykazuje mniej różnic niż w przypadku wielu innych materiałów iglidur®. Ograniczenie iglidur® P230 do niskich do średnich obciążeń staje się jasne.

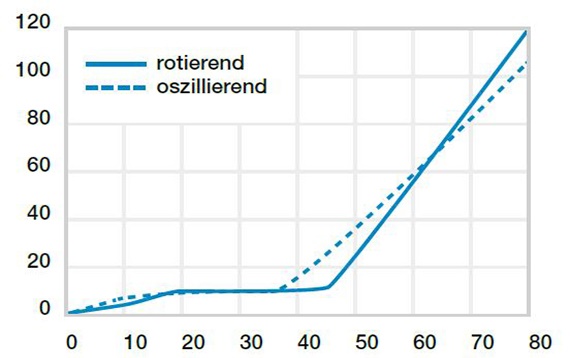

Wykres 06: Zużycie dla aplikacji oscylacyjnych i obrotowych przy współpracy z wałem ze stali hartowanej i szlifowanej Cf53, jako funkcja obciążenia

X = Obciążenie [MPa]
Y = Zużycie [μm/km]

Chemikalia	Odporność
Alkohol	+ do 0
Węglowodory	+
Tłuszcze, oleje bez dodatków	+
Paliwa	+
Rozcieńczone kwasy	+
Silne kwasy	+
Rozcieńczone zasady	+
Silne zasady	+

+ odporne      0 ograniczona odporność      – nieodporne

Wszystkie informacje podane dla temperatury pokojowej [+20 °C]
Tabela 04: Odporność chemiczna

Absorpcja wilgoci

Absorpcja wilgoci łożysk ślizgowych iglidur® P230 wynosi w standardowych warunkach klimatycznych około 0,1%. Limit nasycenia w wodzie wynosi 0,3 %masy. Tak niska absorpcja wilgoci jest znacznie niższa od wartości uzyskiwanych przez iglidur® M250 lub iglidur® G.

Odporność na promieniowanie

Łożyska ślizgowe wykonane z iglidur® P230 mają ograniczone zastosowanie przy promieniowaniu radioaktywnym. Są one odporne na promieniowanie o natężeniu do 3 - 10² Gy.

Odporność na promieniowanie UV

Łożyska iglidur® P230 mają dobrą odporność na promieniowanie UV.

Próżnia

W próżni, obecna w materiale wilgoć jest uwalniana jako para. Stosowanie w próżni jest możliwe wyłącznie dla osuszonych łożysk iglidur® P230.

Właściwości elektryczne

Łożyska ślizgowe iglidur® P nie przewodzą prądu elektrycznego.

Opór właściwy objętościowy	> 1012 Ωcm
Rezystancja powierzchniowa	> 1011 Ω

Ø d1 [mm]	Oprawa H7 [mm]	Łożysko ślizgowe E10 [mm]	Wałek h9 [mm]
do 3	+0,000 +0,010	+0,014 +0,054	-0,025 +0,000
> 3 do 6	+0,000 +0,012	+0,020 +0,068	-0,030 +0,000
> 6 do 10	+0,000 +0,015	+0,025 +0,083	-0,036 +0,000
> 10 do 18	+0,000 +0,018	+0,032 +0,102	-0,043 +0,000
> 18 do 30	+0,000 +0,021	+0,040 +0,124	-0,052 +0,000
> 30 do 50	+0,000 +0,025	+0,050 +0,150	-0,062 +0,000
> 50 do 80	+0,000 +0,030	+0,060 +0,180	-0,074 +0,000
> 80 do 120	+0,000 +0,035	+0,072 +0,212	-0,087 +0,000
> 120 do 180	+0,000 +0,040	+0,085 +0,245	-0,100 +0,000

Tabela 05: Ważne tolerancje dla łożysk ślizgowych według normy ISO 3547-1 po wciśnięciu



Tolerancje montażowe

Łożyska ślizgowe iglidur® P230 to standardowe łożyska przeznaczone do współpracy z wałami o tolerancji h (zalecane minimum h9). Łożyska są zaprojektowane do wciśnięcia w otwór o tolerancji H7. Po zmontowaniu w obudowę o wymiarach nominalnych, w standardowych przypadkach średnica wewnętrzna automatycznie dopasowuje się do tolerancji E10. Dla poszczególnych rozmiarów tolerancja różni się w zależności od grubości ścianki (proszę sprawdzić tabelę zakresu produktów).
