Przykład 13: testowany przewód sterujący CF9

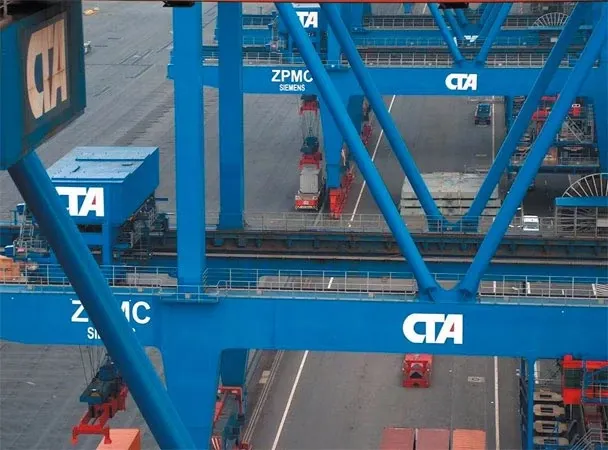

testowany na żywo: Żuraw kontenerowy o skoku 50 m

Systemy zasilania energią coraz częściej udowadniają swoją techniczną i ekonomiczną siłę w budowie dźwigów, przy czym elastyczność, zmienność i oszczędność miejsca to tylko niektóre z najważniejszych kryteriów. Kable są ważnym elementem systemu nośników kablowych. W tym przypadku użytkownicy oczekują wysokiego poziomu niezawodności.

Przewody igus®® są poddawane ciągłym testom w laboratorium chainflex®® . Dostarcza to ważnych ustaleń dotyczących żywotności przewodu, które można wykorzystać do opracowania ulepszeń dla przyszłych projektów przewodów. Jednakże, staje się to szczególnie ekscytujące, gdy pojawia się rzadka okazja, aby wziąć kable z prawdziwych, trudnych zastosowań i przeanalizować je.

BieżącebadanieKabel CF9.60.05 firmy Chainflex®® jest od lat stosowany w dźwigach kontenerowych, w tym przypadku o całkowitej długości ok. 47 m. Zlecenie badawcze od operatora miało na celu ustalenie bilansu wydajności po ponad 40 000 kilometrów łańcucha i określenie, kiedy należy spodziewać się konserwacji zapobiegawczej pozostałych urządzeń.

Po zdemontowaniu łańcucha CF9.60.05 przeprowadzono testy, których cele były następujące:

1. płaszcz zewnętrzny, zachowanie podczas ścierania, inne uszkodzenia
2. ogólny splot, zachowanie izolacji poszczególnych rdzeni
3. struktura splotu, liczba możliwych pojedynczych uszkodzonych żył, które mogłyby wskazywać na zbliżającą się awarię całego kabla.

Podsumowując, można stwierdzić, że ta lina używana w rzeczywistym zastosowaniu w drugim wózku suwnicy STS jest całkowicie nienaruszona nawet po ponad 40 000 km i że konserwacja zapobiegawcza nie jest konieczna.
