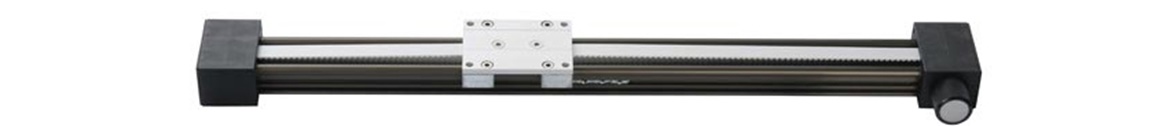

drylin® ZLW - Oś pasa zębatego



Wykorzystanie polimerowych łożysk ślizgowych do wszystkich ruchomych części sprawia, że stolik przesuwny na pasku zębatym jest w 100% pozbawiony smarów i konieczności serwisowania. Wyeliminowanie smarów oznacza także zwiększoną odporność na zanieczyszczenia, ponieważ cząstki nie blokują się między elementami. W konsekwencji stoliki przesuwne igus "oferują" wysoką wytrzymałość w wielu zastosowaniach. Mogą Państwo wybrać pomiędzy wersją podstawową i standardową w zależności od wymagań aplikacji.

Specjalne właściwości:

Ugięcie z łożyskami kulkowymi

Bezsmarowny stolik przesuwny z polimerowymi łożyskami ślizgowymi

Różne długości wózka

Profil z aluminium anodowanego

Pasek zębaty z poliuretanu lub neoprenowy



Podstawowa wersja 02 Bezsmarowna prowadnica liniowa jest poruszana za pomocą neoprenowego (czarnego) paska zębatego wzmocnionego włóknem szklanym. Wał wykonany ze stali nierdzewnej i wytrzymałe polimerowe przekładnie są montowane z dwoma łożyskami kulkowymi. Śruba napędowa ze stali nierdzewnej o przekroju kwadratu 6x6mm Plastykowy adapter do trzpienia 10mm jest dostarczony w zestawie

Typ standardowy wersja 02 Podobnie bezsmarowna prowadnica liniowa jest poruszana na poliuretanowym pasku zębatym (białym) ze stalową liną. Wał odchylający i zębata obręcz (jeden element) wykonane są z powlekanej stali (opcjonalnie stali nierdzewnej) Wały są montowane w dwóch łożyskach ślizgowych


Kiedy stosować?

Szybkie pozycjonowanie małych obciążeń.

Cicha praca

Wąska konstrukcja

Aplikacje pod wodą z paskiem UW

Ekonomiczne rozwiązanie jako wersja basic

Praca ciągła

Kiedy nie stosować?

Kiedy duże obciążenia muszą być przenoszone dynamicznie

Kiedy wymagana jest dokładność pozycjonowania <0,1

Seria typu standardowego dostępna jest na życzenie jako wersja 01. Rowkowane łożyska kulkowe z tego powodu zastępowane są łożyskami z tworzywa sztucznego iglidur®.

Dane techniczne, moment obrotowy napędu, konstrukcja zębatej osi pasowej

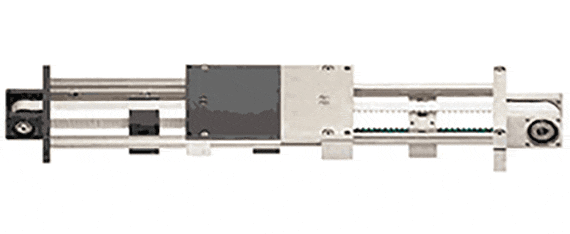

DryLin® - opcje dla zębatych osi pasowych

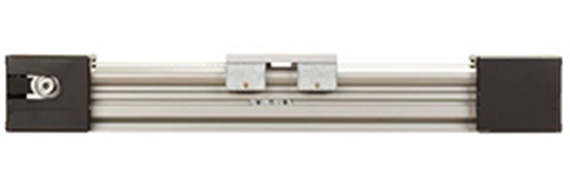

Osie na pasku zębatym ZLW-1660

ZLW-1660

Zębata oś pasowa drylin® ZLW-1660 jest doskonałym rozwiązaniem dla wielu funkcji pozycjonowania. Całkowita wysokość to jedynie 72 mm. Można dowolnie wybierać zakres skoku (maks. 3 000 mm).

drylin® ZLW-1040

ZLW-1040

Zębata oś pasowa drylin® ZLW-1040 jest doskonałym rozwiązaniem dla wielu funkcji pozycjonowania. Wysokość montażu wynosi tylko 45 mm. Długość posuwu jest dowolnie wybierana (maks. 2000 milimetrów) Sanie dostępne są w 3 rozmiarach.

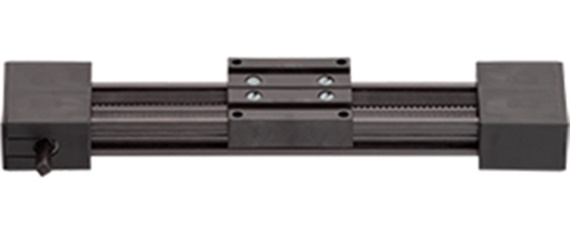

drylin® ZLW-0630

ZLW-0630

Zębata oś pasowa drylin® ZLW-0630 jest doskonałym rozwiązaniem zapewniającym łatwą regulację i pozycjonowanie w warunkach o ograniczonej powierzchni. Wysokość montażu wynosi tylko 31 mm. Długość posuwu jest dowolnie wybierana (maks. 1000 milimetrów)

drylin® ZAW-1040

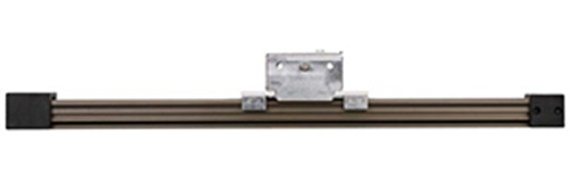

Oś wspornikowa ZAW-1040

W przypadku osi wspornikowej ZAW-1040, moduł napędu jest solidnie zamocowany i ruchomy jest tylko profil i obciążenie. Profil osi wykonany jest z silnie ocynkowanego aluminium. Produkt ten kompletnie nie wymaga smarowania oraz jest odporny na korozję. Charakteryzuje się niewielką wagą i jest odpowiedni w przypadku dużych przyspieszeń.

Aktuator liniowy o przeciwnych napędach

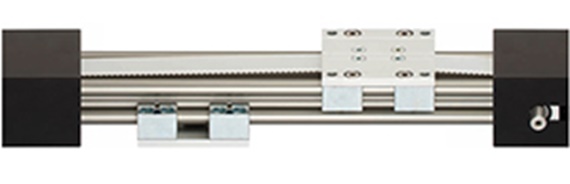

Wsteczna zębata oś pasowa ZLW-1040-OD

Zębata oś pasowa w celu szybkiego położenia wstecznego, w 100% nie wymagająca obsługi i smarowania.

ZLW-0630-OD - napęd na psku zębatym

Wsteczna zębata oś pasowa ZLW-0630-OD

Zębata oś pasowa w celu szybkiego położenia wstecznego, w 100% niewymagająca obsługi i smarowania.

ZLW-1080

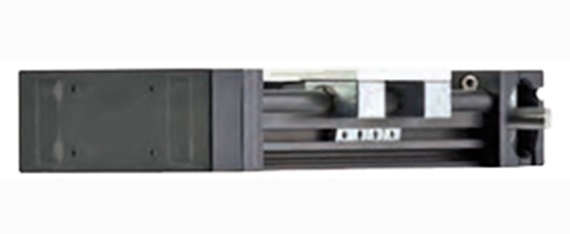

ZLW-1080 szeroki napęd z paskiem zębatym

Napęd z paskiem zębatym umożliwiającym szybkie odwrócenie położenia, 100% bezsmarowny i bezobsługowy

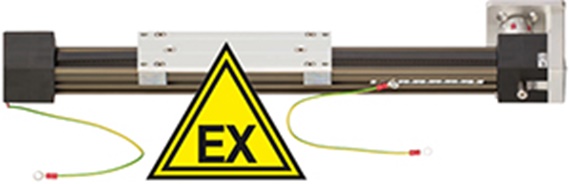

drylin® ZLW: Napęd z paskiem zębatym do warunków ekstremalnych

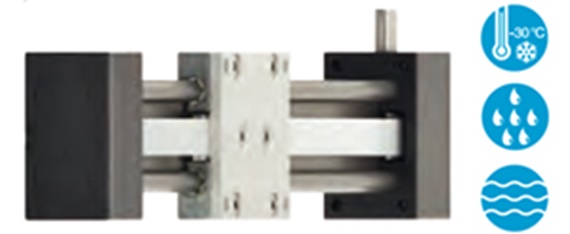

ZLW-1040 oś paska zębatego - Specjaliści

Wersja LT do aplikacji w temperaturach poniżej -30°C; wersja UW do zastosowania pod wodą

Akcesoria:
drylin® ZLW - Montaż

Możliwości mocowania

Oś liniowa drylin® ZLW może być mocowana na wiele sposobów.



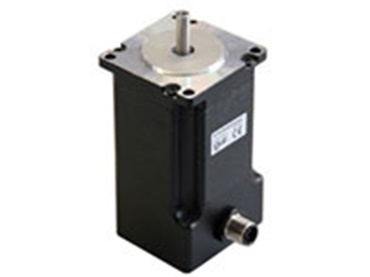

drylin® E napędy elektryczne

Przegląd silników i akcesoriów drylin® E Akcesoria do stolików liniowych drylin®

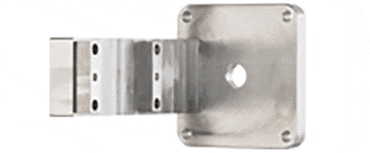

Uchwyt na silnik ZLW

ZLW – NEMA flansza silnikowa, standardowy i dostosowany

Obudowa silnika może być mocowana na blokach końcowych przy pomocy czterech śrub.
