drylin® N - System prowadnic niskoprofilowych NK-02-27

Nr kat. maks. długość szyny a C4 A3 C5=C6 h h1 K1* ly lz Masa szyny Cena / m
  [L max.]       min. max.       [mm2] [mm2] [g/m]
24 - 48 godzin - Magazyn Polska NS-01-27 3000 27 60 0 20 20/49,5 9 1,1 M4 6524 588 290 127,66 PLN Dodaj do koszyka
24 - 48 godzin - Magazyn Polska NS-01-27-UNGEBOHRT 3000 27 0 0 0 9 1,1 0 6524 588 290 116,17 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych NS-01-27-AR 3000 27 60 0 20 20/49,5 9 1,1 M4 6524 588 290 153,20 PLN Dodaj do koszyka
Więcej informacji na temat wybranego artykułu:
3D CAD 3D CAD
Zamówienie próbki Zamówienie próbki
PDF PDF
Zapytanie o cenę Zapytanie o cenę
myCatalog myCatalog

W celu zamówienia szyn bez otworów, w uwagach trzeba dopisać „bez otworów”.
* Do śrub cylindrycznych z niskim łbem

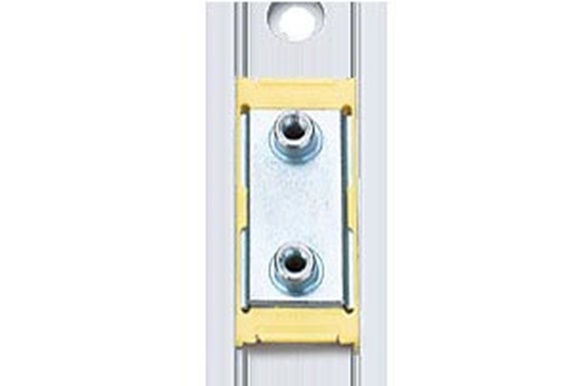

Wersja 01: Wózek z nakrętkami montażowymi

Nr kat. Masa wózka
  [g]
Dostawa 5-7 dni roboczych NW-02-27-HT 12,5 48,68 PLN Dodaj do koszyka
24 - 48 godzin - Magazyn Polska NW-02-27-P 12,5 19,50 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych NW-02-27-LLY 12,5 19,50 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych NW-02-27-LLZ 12,5 19,50 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych NW-02-27-LLYZ 12,5 19,50 PLN Dodaj do koszyka
Więcej informacji na temat wybranego artykułu:
3D CAD 3D CAD
Zamówienie próbki Zamówienie próbki
PDF PDF
Zapytanie o cenę Zapytanie o cenę
myCatalog myCatalog

Wersja 01: Wymiary [mm] - wózki prowadzące

Nr artykułu H A C C1 C2 A2 H2 K2 K3 K4 Spmin DpØmin. Waga
  ±0,35                       [g/m]
Dostawa 5-7 dni roboczych NW-02-27-HT 9,5 14 40 30 20 0 0 6,5 12,5
24 - 48 godzin - Magazyn Polska NW-02-27-P 9,5 14 40 30 20 0 0 M4 5 6,5 12,5
Dostawa 5-7 dni roboczych NW-02-27-LLY 9,5 14 40 30 20 0 0 M4 5 6,5 12,5
Dostawa 5-7 dni roboczych NW-02-27-LLZ 9,5 14 40 30 20 0 0 M4 5 6,5 12,5
Dostawa 5-7 dni roboczych NW-02-27-LLYZ 9,5 14 40 30 20 0 0 M4 5 6,5 12,5
Więcej informacji na temat wybranego artykułu:
3D CAD 3D CAD
Zamówienie próbki Zamówienie próbki
PDF PDF
Zapytanie o cenę Zapytanie o cenę
myCatalog myCatalog

Wersja 12: sanie z otworem nagwintowanym, formowane metodą wtryskową

Nr kat. Masa wózka
  [g]
Dostawa 5-7 dni roboczych NW-12-27-LLY 13 19,50 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych NW-12-27-LLZ 13 19,50 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych NW-12-27-LLYZ 13 19,50 PLN Dodaj do koszyka
Więcej informacji na temat wybranego artykułu:
3D CAD 3D CAD
Zamówienie próbki Zamówienie próbki
PDF PDF
Zapytanie o cenę Zapytanie o cenę
myCatalog myCatalog

Wersja 12: Wymiary [mm] - wózki prowadzące

Nr artykułu H A C C1 C2 A2 H2 K2 K3 K4 Spmin DpØmin. Waga
  ±0,35                       [g/m]
Dostawa 5-7 dni roboczych NW-12-27-LLY 9,5 14 34 30 20 0 0 M4 5 6,5 13
Dostawa 5-7 dni roboczych NW-12-27-LLZ 9,5 14 34 30 20 0 0 M4 5 6,5 13
Dostawa 5-7 dni roboczych NW-12-27-LLYZ 9,5 14 34 30 20 0 0 M4 5 6,5 13
Więcej informacji na temat wybranego artykułu:
3D CAD 3D CAD
Zamówienie próbki Zamówienie próbki
PDF PDF
Zapytanie o cenę Zapytanie o cenę
myCatalog myCatalog

Zamówienie kompletnego zestawu

Konfiguracja w 3 krokach:

1. Wybór ilości wózków
2. Wybór typu wózków
3. Wprowadzenie długości szyny
4. Wybór opcji wózków
5.

Podpowiedź:

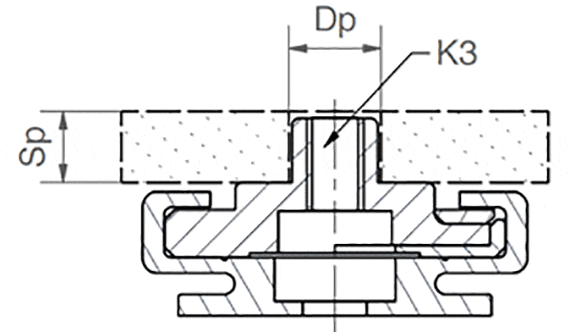

Szczegółowe informacje dostępne są poniżej na rysunkach, a także na stronach wymienionych poniżej. Dokładne specyfikacje dla opcji łożysk przesuwnych można uzyskać w ramach norm konstrukcyjnych.
1

bez łożyska swobodnego

2

Łożysko swobodne w kierunku Z

3

Łożysko swobodne w kierunku Y

4

Łożysko swobodne w kierunku YZ

drylin® NK – kompletny zestaw

Krok 1

Podaj liczbę wózków.

technical drawing
Ilość wózków:
Dalej
Dane techniczne drylin® N
Reguły projektowania drylin® N
