  1. Strona główna
  2. System liniowy
  3. System prowadnic niskoprofilowych NK-02-40

drylin® N - System prowadnic niskoprofilowych NK-01/02-40

Wersja 01 z otworem na wylot
Wersja 02 z otworem nagwintowanym

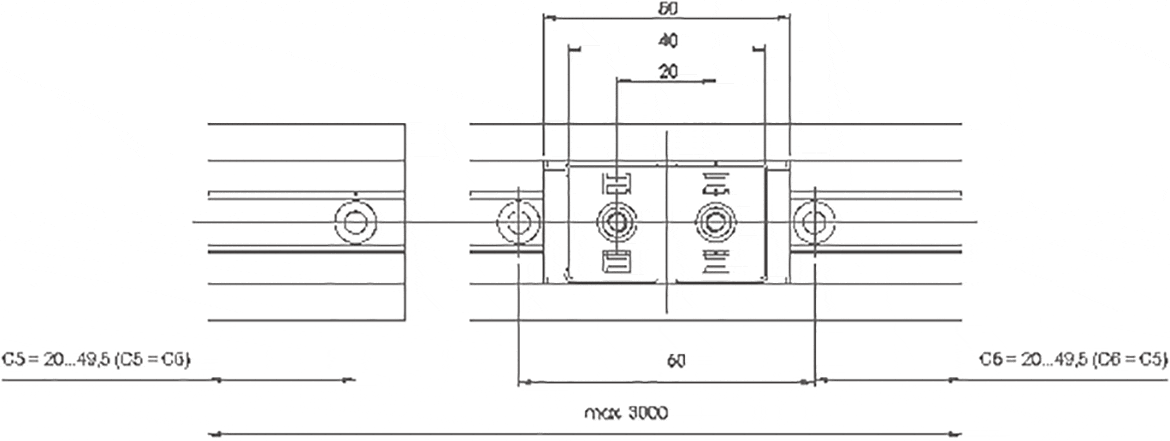

Wersja 01 z otworem na wylot:

Nr kat. maks. długość szyny a C4 A3 C5=C6 h h1 K1* ly lz Masa szyny Cena / m
  [L max.]       min. max.       [mm2] [mm2] [g/m]
24 - 48 godzin - Magazyn Polska NS-01-40 3000 40 60 0 20 20/49,5 8,7 1,3 M4 26400 970 450 155,98 PLN Dodaj do koszyka
24 - 48 godzin - Magazyn Polska NS-01-40-UNGEBOHRT 3000 40 0 0 0 8,7 1,3 26400 970 450 139,62 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych NS-01-40-AR 3000 40 60 0 20 20/49,5 8,7 1,3 M4 26400 970 450 179,35 PLN Dodaj do koszyka
Więcej informacji na temat wybranego artykułu:
3D CAD 3D CAD
Zamówienie próbki Zamówienie próbki
PDF PDF
Zapytanie o cenę Zapytanie o cenę
myCatalog myCatalog

W celu zamówienia szyn bez otworów, w uwagach trzeba dopisać „bez otworów”.
* Do śrub cylindrycznych z niskim łbem

Wersja 02 z otworem nagwintowanym:

Nr kat. Masa wózka
  [g]
24 - 48 godzin - Magazyn Polska NW-02-40 30 32,04 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych NW-02-40-LLY 30 32,04 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych NW-02-40-LLZ 30 32,04 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych NW-02-40-LLYZ 30 32,04 PLN Dodaj do koszyka
Więcej informacji na temat wybranego artykułu:
3D CAD 3D CAD
Zamówienie próbki Zamówienie próbki
PDF PDF
Zapytanie o cenę Zapytanie o cenę
myCatalog myCatalog

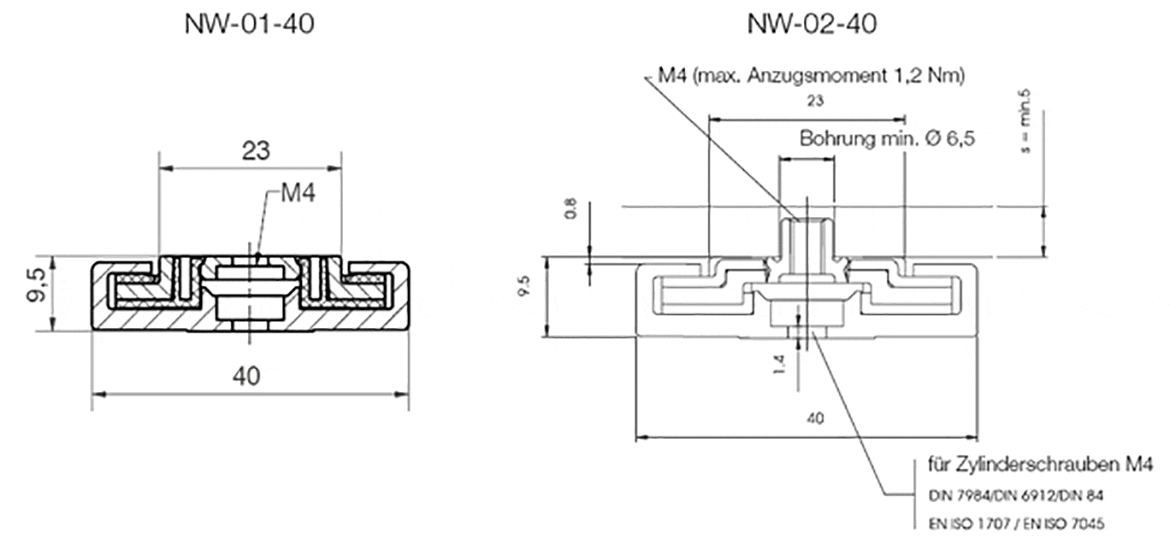

Wersja 02: Wymiary [mm] - wózki prowadzące

Nr artykułu H A C C1 C2 A2 H2 K2 K3 K4 Spmin DpØmin. Waga
  ±0,35                       [g/m]
24 - 48 godzin - Magazyn Polska NW-02-40 9,5 23 50 40 20 0 0 M4 5 6,5 30
Dostawa 5-7 dni roboczych NW-02-40-LLY 9,5 23 50 40 20 0 0 M4 5 6,5 30
Dostawa 5-7 dni roboczych NW-02-40-LLZ 9,5 23 50 40 20 0 0 M4 5 6,5 30
Dostawa 5-7 dni roboczych NW-02-40-LLYZ 9,5 23 50 40 20 0 0 M4 5 6,5 30
Więcej informacji na temat wybranego artykułu:
3D CAD 3D CAD
Zamówienie próbki Zamówienie próbki
PDF PDF
Zapytanie o cenę Zapytanie o cenę
myCatalog myCatalog

Wersja 01 z otworem na wylot:

Nr kat. Masa wózka
  [g]
24 - 48 godzin - Magazyn Polska NW-01-40 30 32,04 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych NW-01-40-LLY 30 32,04 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych NW-01-40-LLZ 30 32,04 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych NW-01-40-LLYZ 30 32,04 PLN Dodaj do koszyka
Więcej informacji na temat wybranego artykułu:
3D CAD 3D CAD
Zamówienie próbki Zamówienie próbki
PDF PDF
Zapytanie o cenę Zapytanie o cenę
myCatalog myCatalog

Wersja 01: Wymiary [mm] - wózki prowadzące

Nr artykułu H A C C1 C2 A2 H2 K2 K3 K4 Spmin DpØmin. Waga
  ±0,35                       [g/m]
24 - 48 godzin - Magazyn Polska NW-01-40 9,5 23 50 40 20 0 1,3 0 0 30
Dostawa 5-7 dni roboczych NW-01-40-LLY 9,5 23 50 40 20 0 1,3 0 0 30
Dostawa 5-7 dni roboczych NW-01-40-LLZ 9,5 23 50 40 20 0 1,3 0 0 30
Dostawa 5-7 dni roboczych NW-01-40-LLYZ 9,5 23 50 40 20 0 1,3 0 0 30
Więcej informacji na temat wybranego artykułu:
3D CAD 3D CAD
Zamówienie próbki Zamówienie próbki
PDF PDF
Zapytanie o cenę Zapytanie o cenę
myCatalog myCatalog

Zamówienie kompletnego zestawu

Konfiguracja w 3 krokach:

1. Wybór ilości wózków
2. Wybór typu wózków
3. Wprowadzenie długości szyny
4. Wybór opcji wózków
5.

Podpowiedź:

Szczegółowe informacje dostępne są na rysunkach i w tabelach powyżej, a także na stronach ponizej. Opis łożysk swobodnych w Zasadach projektowania
1

bez łożyska swobodnego

2

Łożysko swobodne w kierunku Z

3

Łożysko swobodne w kierunku Y

4

Łożysko swobodne w kierunku YZ

drylin® NK – kompletny zestaw

Krok 1

Podaj liczbę wózków.

technical drawing
Ilość wózków:
Dalej
Dane techniczne drylin® N
Reguły projektowania drylin® N
Długość sań w wersji NW-12-40: 52 mm

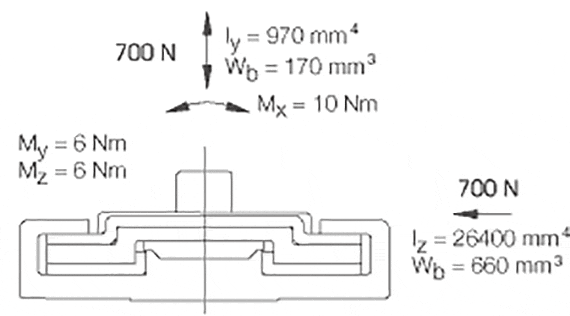

Nośność statyczna i geometryczny moment bezwładności powierzchni

Dodatkowe:

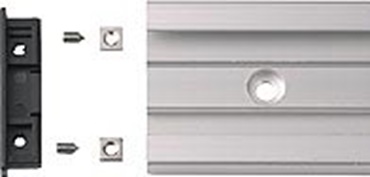

Zaślepka szyny,
Nr zamówieniowy  NSK-40
24 - 48 godzin - Magazyn Polska
Dostawa 5-7 dni roboczych
