drylin® N - System prowadnic niskoprofilowych NK-02-80

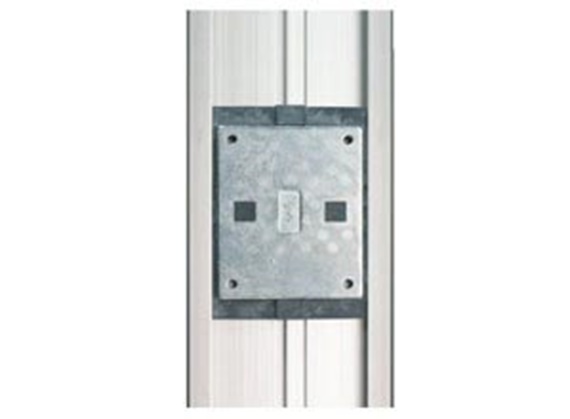

Wersja 02 - standardowe z otworem nagwintowanym
Wersja 12 - powlekane z otworem nagwintowanym
Nr art. Maks. długość szyny a C4 A3 C5=C6 h h1 K1* ly lz Masa szyny Cena / m
  [Dł. maks.]       Min. max.       [mm2] [mm2] [g/m]
24 - 48 godzin - Magazyn Polska NS-01-80 4000 80 150 40 25 99,5 11 1,5 M4 271200 2900 1140 208,63 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych NS-01-80-AR 4000 80 150 0 20 99,5 11 1,5 27120 2900 1140 250,33 PLN Dodaj do koszyka
24 - 48 godzin - Magazyn Polska NS-01-80-UNGEBOHRT 4000 80 0 0 11 1,5 27120 2900 1140 186,68 PLN Dodaj do koszyka
Więcej informacji na temat wybranego artykułu:
3D CAD 3D CAD
Zamówienie próbki Zamówienie próbki
PDF PDF
Zapytanie o cenę Zapytanie o cenę
myCatalog myCatalog

W celu zamówienia szyn bez otworów, w uwagach trzeba dopisać „bez otworów”.
* Do śrub cylindrycznych z niskim łbem

Wersja 02 - standardowe z otworem nagwintowanym

Nr kat. Masa wózka
  [g]
24 - 48 godzin - Magazyn Polska NW-02-80 100 39,42 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych NW-02-80-LLY 100 39,42 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych NW-02-80-LLZ 100 39,42 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych NW-02-80-LLYZ 100 39,42 PLN Dodaj do koszyka
Więcej informacji na temat wybranego artykułu:
3D CAD 3D CAD
Zamówienie próbki Zamówienie próbki
PDF PDF
Zapytanie o cenę Zapytanie o cenę
myCatalog myCatalog

Wersja 02: Wymiary [mm] - wózki prowadzące

Nr artykułu H A C C1 C2 A2 H2 K2 K3 K4 Spmin DpØmin. Waga
  ±0,35                       [g/m]
24 - 48 godzin - Magazyn Polska NW-02-80 12 57 80 68 56 45 0 M4 0 0 100
Dostawa 5-7 dni roboczych NW-02-80-LLY 12 57 80 68 56 45 0 M4 0 0 100
Dostawa 5-7 dni roboczych NW-02-80-LLZ 12 57 80 68 56 45 0 M4 0 0 100
Dostawa 5-7 dni roboczych NW-02-80-LLYZ 12 57 80 68 56 45 0 M4 0 0 100
Więcej informacji na temat wybranego artykułu:
3D CAD 3D CAD
Zamówienie próbki Zamówienie próbki
PDF PDF
Zapytanie o cenę Zapytanie o cenę
myCatalog myCatalog

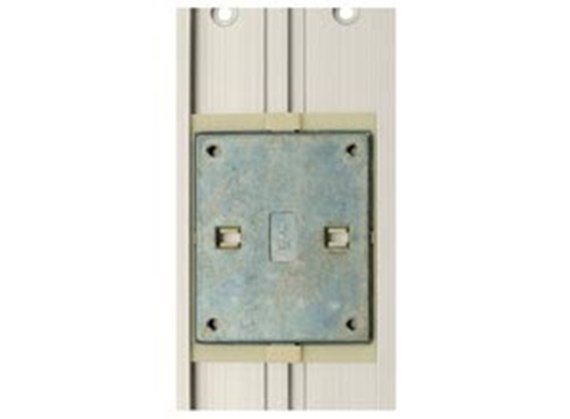

Wersja 12 - powlekane z otworem nagwintowanym:

Nr kat. Masa wózka
  [g]
24 - 48 godzin - Magazyn Polska NW-12-80 100 39,42 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych NW-12-80-LLY 100 39,42 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych NW-12-80-LLZ 100 39,42 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych NW-12-80-LLYZ 100 39,42 PLN Dodaj do koszyka
Więcej informacji na temat wybranego artykułu:
3D CAD 3D CAD
Zamówienie próbki Zamówienie próbki
PDF PDF
Zapytanie o cenę Zapytanie o cenę
myCatalog myCatalog

Wersja 12: Wymiary [mm] - wózki prowadzące

Nr artykułu H A C C1 C2 A2 H2 K2 K3 K4 Spmin DpØmin. Waga
  ±0,35                       [g/m]
24 - 48 godzin - Magazyn Polska NW-12-80 12 57 83 68 56 45 0 M4 0 0 100
Dostawa 5-7 dni roboczych NW-12-80-LLY 12 57 83 68 56 45 0 M4 0 0 100
Dostawa 5-7 dni roboczych NW-12-80-LLZ 12 57 83 68 56 45 0 M4 0 0 100
Dostawa 5-7 dni roboczych NW-12-80-LLYZ 12 57 83 68 56 45 0 M4 0 0 100
Więcej informacji na temat wybranego artykułu:
3D CAD 3D CAD
Zamówienie próbki Zamówienie próbki
PDF PDF
Zapytanie o cenę Zapytanie o cenę
myCatalog myCatalog

Zamówienie kompletnego zestawu

Konfiguracja w 3 krokach:

1. Wybór ilości wózków
2. Wybór typu wózków
3. Wprowadzenie długości szyny
4. Wybór opcji wózków
5.

Podpowiedź:

Szczegółowe informacje dostępne są poniżej na rysunkach, a także na stronach wymienionych poniżej. Dokładne specyfikacje dla opcji łożysk przesuwnych można uzyskać w ramach norm konstrukcyjnych.
1

bez łożyska swobodnego

2

Łożysko swobodne w kierunku Z

3

Łożysko swobodne w kierunku Y

4

Łożysko swobodne w kierunku YZ

drylin® NK – kompletny zestaw

Krok 1

Podaj liczbę wózków.

technical drawing
Ilość wózków:
Dalej
Dane techniczne drylin® N
Reguły projektowania drylin® N
* Długość sań w wersji NW-12-80 = 83 mm
M4 (maks. moment dokręcenia 1,2 Nm)

Nośność statyczna i geometryczny moment bezwładności powierzchni

Opcjonalnie: wymiar 45 zamiast 40 na zamówienie
