| Nr kat. | Maks. długość szyny |
a | C4 | A3 | C5=C6 | h | h1 | K1* | ly | lz | Masa szyny | Cena / m | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| [L max.] | min. | max. | [mm2] | [mm2] | [g/m] | |||||||||
| NS-01-17 | 2000 | 17 | 60 | 0 | 20 | 20/49,5 | 5,5 | 0,9 | M3 | 1700 | 120 | 150 | 98,02 PLN | |
| NS-01-17-AR | 2000 | 17 | 60 | 0 | 20 | 20/49,5 | 5,5 | 0,9 | M3 | 1700 | 120 | 150 | 112,69 PLN | |
| NS-01-17-UNGEBOHRT | 2000 | 17 | 60 | 0 | 20 | 5,5 | 0,9 | M3 | 1700 | 120 | 150 | 87,78 PLN | ||
W celu zamówienia szyn bez otworów, w uwagach trzeba dopisać „bez otworów”.
* Do śrub cylindrycznych z niskim łbem
| Nr kat. | Oznaczenie | Masa wózka | ||
|---|---|---|---|---|
| [g] | ||||

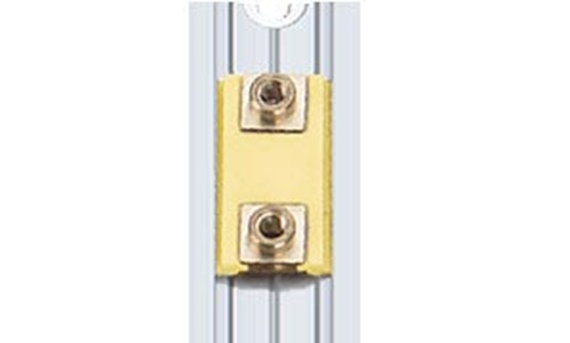

| NW-02-17 | Wózek z otworem gwintowanym | 1,7 | 14,04 PLN | |
| NW-02-27 | Wózek prowadzący | 12,5 | 19,50 PLN | |
| NW-02-17-P | Wózek z dociążeniem | 1,7 | 14,04 PLN | |
| NW-02-17-LLY | Wózek z otworem gwintowanym, z łożyskiem pływającym w kierunku y | 1,7 | 14,04 PLN | |
| NW-02-17-LLZ | Wózek z otworem gwintowanym, z łożyskiem pływającym w kierunku z | 1,7 | 14,04 PLN | |
| NW-02-17-LLYZ | Wózek z otworem gwintowanym, z łożyskiem pływającym w kierunkach y oraz z | 1,7 | 14,04 PLN |

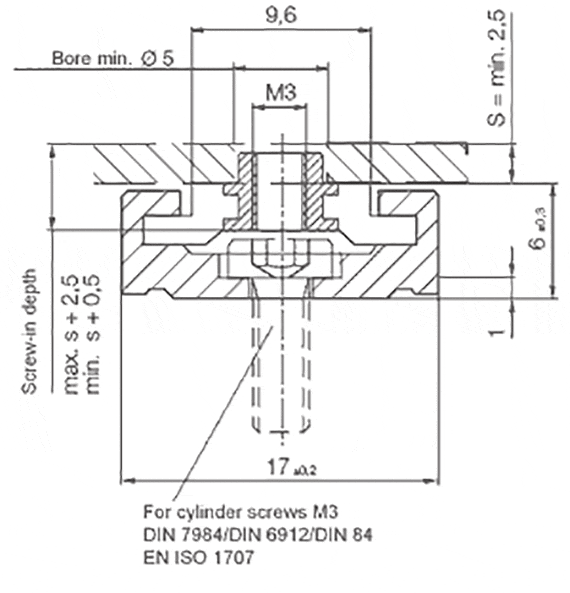

| Nr art. | H | A | C | C2 | K3 | Spmin. | DpØmin. | Masa | |
|---|---|---|---|---|---|---|---|---|---|
| ±0,35 | [g/m] | ||||||||
| NW-02-17 | 6 | 9,6 | 20 | 14 | M3 | 2,5 | 5 | 1,7 | |
| NW-02-27 | 9,5 | 14 | 34 | 20 | 0 | 0 | 0 | 12,5 | |
| NW-02-17-P | 6 | 9,6 | 20 | 14 | M3 | 2,5 | 5 | 1,7 | |
| NW-02-17-LLY | 6 | 9,6 | 20 | 14 | M3 | 2,5 | 5 | 1,7 | |
| NW-02-17-LLZ | 6 | 9,6 | 20 | 14 | M3 | 2,5 | 5 | 1,7 | |
| NW-02-17-LLYZ | 6 | 9,6 | 20 | 14 | M3 | 2,5 | 5 | 1,7 |
bez łożyska swobodnego
2Łożysko swobodne w kierunku Z
3Łożysko swobodne w kierunku Y
4Łożysko swobodne w kierunku YZ
Podaj liczbę wózków.
