drylin® N - System prowadnic niskoprofilowych NK-01-40

Wersja 01 z otworem na wylot:

Nr kat. maks. długość szyny a C4 A3 C5=C6 h h1 K1* ly lz Masa szyny Cena / m
  [L max.]       min. max.       [mm2] [mm2] [g/m]
24 - 48 godzin - Magazyn Polska NS-01-40 3000 40 60 0 20 20/49,5 8,7 1,3 M4 26400 970 450 151,58 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych NS-01-40-UNGEBOHRT 3000 40 0 0 0 8,7 1,3 26400 970 450 135,68 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych NS-01-40-AR 3000 40 60 0 20 20/49,5 8,7 1,3 M4 26400 970 450 174,32 PLN Dodaj do koszyka
Wiecej informacji na temat wybranego artykulu:
3D CAD 3D CAD
Zamówienie próbki Zamówienie próbki
PDF PDF
Zapytanie o cene Zapytanie o cene
myCatalog myCatalog

W celu zamówienia szyn bez otworów, w uwagach trzeba dopisać „bez otworów”.
* Do śrub cylindrycznych z niskim łbem

Wersja 01 z otworem na wylot:

Nr kat. Opis Masa wózka
    [g]
24 - 48 godzin - Magazyn Polska NW-01-40 Wózek zaciśnięty 30 31,15 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych NW-01-40-LLY Wózek zaciśnięty, z łożyskiem pływającym w kierunku y 30 31,12 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych NW-01-40-LLZ Wózek zaciśnięty, z łożyskiem pływającym w kierunku z 30 31,12 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych NW-01-40-LLYZ Wózek zaciśnięty, z łożyskiem pływającym w kierunkach y oraz z 30 31,12 PLN Dodaj do koszyka
Wiecej informacji na temat wybranego artykulu:
3D CAD 3D CAD
Zamówienie próbki Zamówienie próbki
PDF PDF
Zapytanie o cene Zapytanie o cene
myCatalog myCatalog

Wersja 01: Wymiary [mm] - wózki prowadzące

Nr art. H A C C1 C2 A2 H2 K2 K3 K4 Sp min. Dp Ø min. Waga
  ±0,35                       [g/m]
24 - 48 godzin - Magazyn Polska NW-01-40 9,5 23 50 40 20 0 1,3 0 0 30
Dostawa 5-7 dni roboczych NW-01-40-LLY 9,5 23 50 40 20 0 1,3 0 0 30
Dostawa 5-7 dni roboczych NW-01-40-LLZ 9,5 23 50 40 20 0 1,3 0 0 30
Dostawa 5-7 dni roboczych NW-01-40-LLYZ 9,5 23 50 40 20 0 1,3 0 0 30
Wiecej informacji na temat wybranego artykulu:
3D CAD 3D CAD
Zamówienie próbki Zamówienie próbki
PDF PDF
Zapytanie o cene Zapytanie o cene
myCatalog myCatalog

Wersja 11 przez otwór

Nr kat. Opis Masa wózka
    [g]
24 - 48 godzin - Magazyn Polska NW-11-40 Wózek formowany wtryskowo 30 31,15 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych NW-11-40-LLY Wózek formowany wtryskowo, z łożyskiem pływającym w kierunku y 30 31,12 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych NW-11-40-LLZ Wózek formowany wtryskowo, z łożyskiem pływającym w kierunku z 30 31,15 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych NW-11-40-LLYZ Wózek formowany wtryskowo, z łożyskiem pływającym w kierunkach y oraz z 30 31,12 PLN Dodaj do koszyka
Wiecej informacji na temat wybranego artykulu:
3D CAD 3D CAD
Zamówienie próbki Zamówienie próbki
PDF PDF
Zapytanie o cene Zapytanie o cene
myCatalog myCatalog

Wersja 11: Wymiary [mm] - wózki prowadzące

Nr art. H A C C1 C2 A2 H2 K2 K3 K4 Sp min. Dp Ø min. Waga
  ±0,35                       [g/m]
24 - 48 godzin - Magazyn Polska NW-11-40 9,5 23 20 40 50 0 1,3 0 0 0 30
Dostawa 5-7 dni roboczych NW-11-40-LLY 9,5 23 20 40 50 0 1,3 0 0 0 30
Dostawa 5-7 dni roboczych NW-11-40-LLZ 9,5 23 20 40 50 0 1,3 0 0 0 30
Dostawa 5-7 dni roboczych NW-11-40-LLYZ 9,5 23 20 40 50 0 1,3 0 0 0 30
Wiecej informacji na temat wybranego artykulu:
3D CAD 3D CAD
Zamówienie próbki Zamówienie próbki
PDF PDF
Zapytanie o cene Zapytanie o cene
myCatalog myCatalog

Zamówienie kompletnego zestawu

Konfiguracja w kilku krokach:

1. Wybór liczby wózków
2. Wybór typu wózków
3. Długość szyny
4. Wybór opcji wózków
5. Wybór szyn.

Podpowiedź:

Szczegółowe informacje dostępne są powyżej na rysunkach i w tabelach, a także na stronach wymienionych poniżej. Dokładne specyfikacje dla opcji łożysk przesuwnych można uzyskać w ramach norm konstrukcyjnych.
1

bez łożyska swobodnego

2

Łożysko swobodne w kierunku Z

3

Łożysko swobodne w kierunku Y

4

Łożysko swobodne w kierunku YZ

drylin® NK – kompletny zestaw

Krok 1

Podaj liczbę wózków.

technical drawing
Ilość wózków:
Dalej
Dane techniczne drylin® N
Reguły projektowania drylin® N

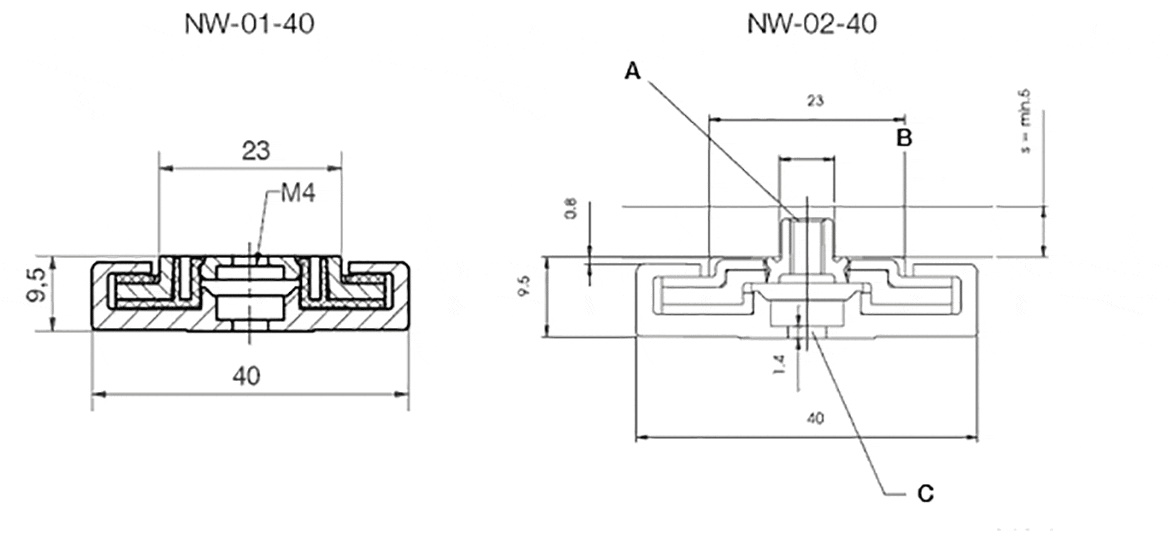

Długość wózka w wersji NW-12-40: 52 mm
A = M4 (max. Moment dokręcenia 1,2 Nm)
B = Otwory min. Ø 6,5
C = dla śrub M4, DIN 7984 / DIN 6912 / DIN 84, EN ISO 1707 / EN ISO 7045

Nośność statyczna i geometryczny moment bezwładności powierzchni

Opcjonalnie:

Zaślepka szyny,
Nr zamówieniowy  NSK-40
24 - 48 godzin - Magazyn Polska
Dostawa 5-7 dni roboczych
