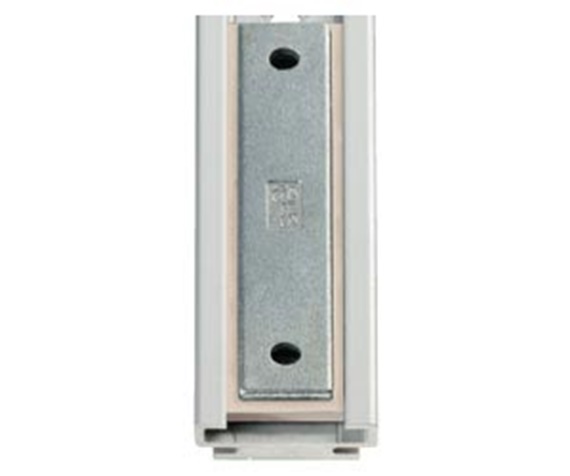

drylin® N - system płaskich prowadnic liniowych, długi NK-04-27

Nr kat. maks. długość szyny a C4 A3 C5=C6 h h1 K1* ly lz Masa szyny Cena / m
  [L max.]       min. max.       [mm2] [mm2] [g/m]
24 - 48 godzin - Magazyn Polska NS-01-27 3000 27 60 0 20 20/49,5 9 1,1 M4 6524 588 290 127,66 PLN Dodaj do koszyka
24 - 48 godzin - Magazyn Polska NS-01-27-UNGEBOHRT 3000 27 0 0 0 9 1,1 0 6524 588 290 116,17 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych NS-01-27-AR 3000 27 60 0 20 20/49,5 9 1,1 M4 6524 588 290 153,20 PLN Dodaj do koszyka
Więcej informacji na temat wybranego artykułu:
3D CAD 3D CAD
Zamówienie próbki Zamówienie próbki
PDF PDF
Zapytanie o cenę Zapytanie o cenę
myCatalog myCatalog

W celu zamówienia szyn bez otworów, w uwagach trzeba dopisać „bez otworów”.
* Do śrub cylindrycznych z niskim łbem

Wersja 04: Podwójne sanie z otworem na wylot

Nr kat. Masa wózka
  [g]
Dostawa 5-7 dni roboczych NW-11-27-80-LLY 25 33,86 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych NW-11-27-80-LLZ 25 33,86 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych NW-11-27-80-LLYZ 25 33,86 PLN Dodaj do koszyka
Więcej informacji na temat wybranego artykułu:
3D CAD 3D CAD
Zamówienie próbki Zamówienie próbki
PDF PDF
Zapytanie o cenę Zapytanie o cenę
myCatalog myCatalog

Wersja 11: Wymiary [mm] - wózki prowadzące

Nr art. H A C C1 C2 A2 H2 K2 K3 K4 Sp min. Dp Ø min. Waga
  ±0,35                       [g/m]
Dostawa 5-7 dni roboczych NW-11-27-80-LLY 9,5 14 80 76 60 0 1,5 0 0 25
Dostawa 5-7 dni roboczych NW-11-27-80-LLZ 9,5 14 80 76 60 0 1,5 0 0 25
Dostawa 5-7 dni roboczych NW-11-27-80-LLYZ 9,5 14 80 76 60 0 1,5 0 0 25
Więcej informacji na temat wybranego artykułu:
3D CAD 3D CAD
Zamówienie próbki Zamówienie próbki
PDF PDF
Zapytanie o cenę Zapytanie o cenę
myCatalog myCatalog

Zamówienie kompletnego zestawu

Konfiguracja w krokach:

1. Wybór liczby sań
2. Wybór typu sań
3. Wprowadzenie długości szyny w mm
4. Wybór opcji sań
5. Wybór opcji szyn.

Podpowiedź:

Szczegółowe informacje dostępne są poniżej na rysunkach, a także na stronach wymienionych poniżej. Dokładne specyfikacje dla opcji łożysk przesuwnych można uzyskać w ramach norm konstrukcyjnych.
1

bez łożyska swobodnego

2

Łożysko swobodne w kierunku Z

3

Łożysko swobodne w kierunku Y

4

Łożysko swobodne w kierunku YZ

drylin® NK-11-27-80P – kompletny system

Krok 1

Podaj liczbę wózków.

technical drawing
Ilość wózków:
Dalej
Dane techniczne drylin® N
Reguły projektowania drylin® N
X = Wersja: jednoelementowa | Y = Wersja: wieloelementowa
24 - 48 godzin - Magazyn Polska
Dostawa 5-7 dni roboczych
