drylin® SLW - moduły liniowe i stoły krzyżowe

Stabilne skrętnie aluminiowe szyny z podwójnym wałem i wiele wersji wózków charakteryzują gamę produktów drylin® W i tworzą dobrze zaokrąglony modułowy zestaw do modułów liniowych drylin® SLW. Moduły charakteryzują się bardzo niskim profilem oraz wysoką wytrzymałością. Moduły liniowe drylin® SLW są nie tylko idealne do ręcznej regulacji formatu, ale mogą być również wyposażone w silnik do regulacji elektrycznych.

Różne długości i szerokości wózków

Płaskie prowadnice liniowe drylin® lub szyny o wysokim profilu

Dostępna opcja odporna na korozję ze stali nierdzewnej




Przykłady zastosowań

Do regulacji formatu

Technologia pakowania

Regulacja wysokości

Drukarki 3D

Regulacja ustawienia kamery

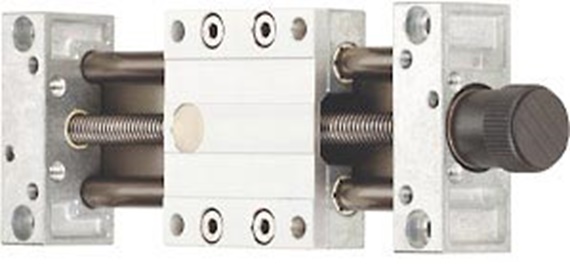

SLW

Więcej informacji o produktach

Bloki końcowe wykonane z aluminium lub ze stopu cynku

Śruba pociągowa łożyskowana ślizgowo lub kulkowo

Płyty montażowe z anodowanego aluminium

Materiał śruby pociągowej: stal lub stal nierdzewna

Napęd: samohamowna śruba trapezowa lub wielozwojna


drylin® SLW - technologia napędowa

Kompaktowy jednostka śruby napędowej

SLW – Kompaktowy

Płaski i kompaktowy

wysoka stabilność skrętna

w pełni podparte

Szyna z twardo anodowanego aluminium

Wstępnie obciążony moduł śruby napędowej

SLWE – PL - obciążenie wstępne

Płaski i kompaktowy

wysoka stabilność skrętna

w pełni podparte

Szyna z twardo anodowanego aluminium

Jednostka śruby napędowej mocowana z łożyskami kulkowymi

SLWE-BB mocowane z łożyskami kulkowymi

Niższa siła napędowa

Zminimalizowany luz do 1500 obr./min (w zależności od długości i obciążenia)

Cicha praca - ograniczone drgania całego systemu

Kompaktowa jednostka śruby napędowej z gwintem wielozwojnym

SLWS – Kompaktowy ze śrubami wielozwojnymi

Skok 8x15 mm

Płaski i kompaktowy

wysoka stabilność skrętna

Szyna z twardo anodowanego aluminium

SAW moduł liniowy

SAW - moduł liniowy

Gwinty trapezowe lub wielozwojne

Śruby pociągowe podparte na łożyskach kulkowych

Profil szynowy o wyższej konstrukcji, wyjątkowo odporny na skręcanie

Jednostka śruby napędowej w wersji ze stali nierdzewnej

SLW-ES – wersja ze stali nierdzewnej

Wersja ze stali nierdzewnej z odpornymi na korozję stalowymi komponentami (1.42305, 1.4408 lub 1.4571)

Wybierz swój materiał łożyska

SLW-PT

SLW-PT – Z chronioną śrubą pociągową

Prowadnica liniowa drylin® W jako element ochronny

Dostępne z gwintami TR10x2, DS10x12, DS10x50

Niskoprofilowa konstrukcja

3 długości wózków

SLW-T

SLWT - dwa systemy liniowe połączone w jedną całość

Możliwość zastosowania gwintów o różnych skokach

Indywidualna operacja każdym z wózków

Bezsmarowa prowadnica liniowa drylin® W

Regulacja luzu (opcja)


drylin® SLN - napędzane osie liniowe

Niskoprofilowa oś liniowa z elementami aluminiowymi i polimerowymi

Miniaturowa oś liniowa drylin® - SLN-27-03 / SLN-27-04 / SLN-27-05

Pojedyncze części wykonane z aluminium lub polimeru

Bezsmarowe

Model podstawowy

Śruba pociągowa podparta na łożyskach ślizgowych

Możliwa modernizacja

Niskoprofilowa oś liniowa z elementami aluminiowymi i polimerowymi

Miniaturowy napęd liniowy - SLN-27-14 / SLN-27-15

Niewielkie i kompaktowe

Oparta o bezsmarowe prowadnice niskoprofilowe drylin® N rozmiar instalacyjny 27

W 100% bezsmarowe

Śruba pociągowa, łożysko kulkowe montowane dla zerowego luzu i dynamicznej pracy

Możliwa operacja ręczna lub automatyczna z silnikiem



Niskoprofilowa oś liniowa z elementami aluminiowymi i polimerowymi

Miniaturowa oś liniowa z silnikiem - SLN-27-xxx

SLN-27: oś liniowa z silnikiem krokowym NEMA11, łożysko kulkowe śruby pociągowej montowane poprzez mocowanie silnika lub łożysko kulkowe montowane na napędzie liniowym z silnikiem krokowym NEMA11

Małe (wymiary montażowe od 22 mm), lekkie i płaskie

Polimerowe łożyska ślizgowe w punktach łożyskowych



Bezsmarowy moduł liniowy ze śrubą napędową mocowaną w łożyskach kulkowych

drylin® SLT - stół liniowy ze śrubą pociągową zamontowaną w łożysku kulkowym

Niskoprofilowa struktura dzięki umieszczeniu śruby pociągowej z boku

Bezsmarowe i odporne na korozję, lekkie

Dowolny skok

Wózek miniaturowy drylin® T z regulacją

Śruba pociągowa możliwa w wersji z lewym lub prawym gwintem




drylin® SLW z cyfrowym systemem pomiarowym

SLWM – z cyfrowym systemem pomiarowym

SLWM – z cyfrowym systemem pomiarowym

Czujnik zintegrowany z wózkiem, oszczędność miejsca

Praca bez wymagania zasilania sieciowego

Zintegrowana taśma magnetyczna

Bezsmarowe działanie

Możliwe zastosowania dodatkowych akcesoriów


Stoły krzyżowe drylin®

Stół krzyżowy

SLW - stół krzyżowy

Ekonomiczne - rozwiązanie stołu krzyżowego do ręcznej regulacji

Bezsmarowe i odporne na korozję

Maksymalne długości skoku dla stołów krzyżowych 300 mm

Multi stół krzyżowy ze stali nierdzewnej

SLW - stół krzyżowy - stal nierdzewna

Dla regulacji ręcznych

Płaski i kompaktowy

Cała konstrukcja wykonana z materiałów ze stali nierdzewnej VA i V4A

Odporność na korozję i działanie czynników chemicznych


Gotowy do podłączenia system napędowy drylin® do silnika krokowego

Moduł liniowy gotowy do podłączenia dla silników krokowych

Gotowy do podłączenia SAW do silnika krokowego

Dla Twojego silnika krokowego
typu NEMA-23

Śruba pociągowa z łożyskami kulkowymi

Skoki 2 mm, 3 mm, 12 mm lub 50 mm na obrót

Kompaktowa konstrukcja, lekka, stabilna.

Akcesoria SHT do połączeń silnika

Szybko i łatwo podłącz napęd do bezobsługowych jednostek liniowych drylin®. Rozpórka, kołnierz silnika i sprzęgło tworzą modułowy system ułatwiający mocowanie NEMA23.


drylin® akcesoria

Napęd V dla modułów liniowych

drylin® akcesoria dla modułów liniowych

Korby, napędy V, zaciski wrzecionowe, wskaźniki położenia i inne

drylin® E informacje ogólne o produktach

drylin® E - informacje ogólne o produktach

Konsekwentna kontynuacja systemu modułowego i systematyczna idea bezsmarowej technologii liniowej drylin®


drylin® wyszukiwarka produktów

drylin® wyszukiwarka produktów - technika napędu

drylin® SLW

drylin® SLW – zalety systemu widoczne na pierwszy rzut oka.
