drylin® ZLW - Oś pasa zębatego - Montaż

Oś DryLin® ZLW może być mocowana na różne sposoby (elementy zaciskowe i nakrętki w zestawie):

Wybór miejsca instalacji osi jest swobodny, jednak podwieszenie jest najbardziej korzystne ze względu na akumulację zanieczyszczeń.

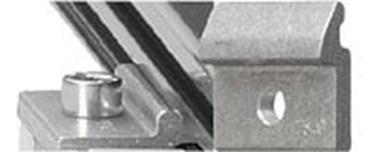

1. Elementy zaciskowe

Elementy zaciskowe oferują duże możliwości mocowania, chciażby do profili aluminiowych - nr kat. 75.40.

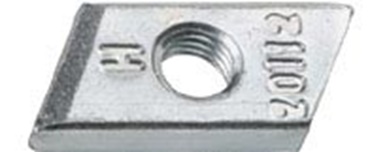

2. Nakrętki rowkowe

Nakrętki rowkowe pozwalają na mocowanie z 3 stron (1040: lewo, prawo, od spodu) lub 2 stron: (0630: lewo, prawo), a także przyczepianie czujników i przełączników położenia.

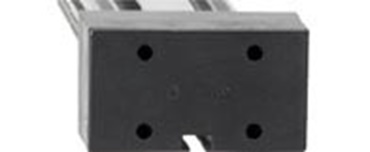

3. Mocowanie śrubami

Mocowanie śrubami: Na wspornikach końcowych drążka znajdują się gwintowane otwory na śruby.
W zestawie
W zestawie
Śruby: 4 x M6/M4

Wskazówki:

Bloki końcowe nigdy nie mogą być stosowane jako rzeczywiste ograniczniki. Po obu stronach należy pozostawić przerwy odpowiadające przynajmniej jednemu obrotowi wałka napędowego. Margines bezpieczeństwa po obu stronach wózka prowadnicy może być mniejszy, jeżeli bloki końcowe są zabezpieczone przed zderzeniem z częściami mechanicznymi.
Pracownicy naszej firmy chętnie dostarczą informacji nt. mocowania osi pasa zębatego.

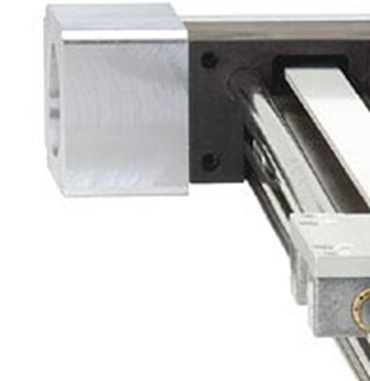

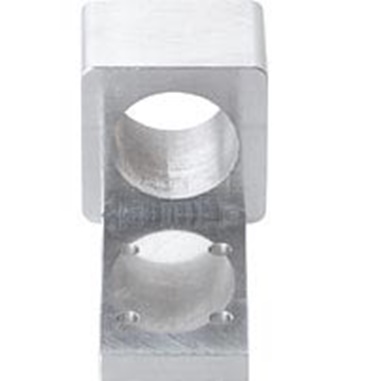

Obudowa silnika

Obudowa silnika może być mocowana na blokach końcowych przy pomocy czterech śrub. Dostępne są różne typy obudów silników.

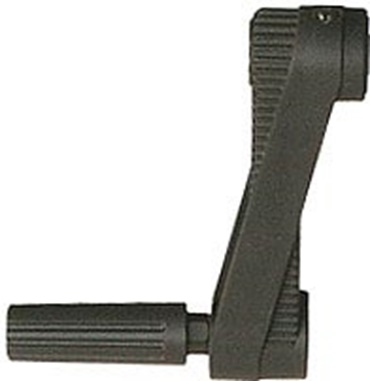

Oś pasa zębatego drylin® ZLW jest także dostępna na zamówienie w zestawie z korbą.
drylin® ZLW
Nr art. dla jednostek liniowych Rodzaj silnika Materiał
Dostawa 5-7 dni roboczych MF-0630-NEMA17-S ZLW-0630 NEMA17 Aluminium, czyste anodowane 317,41 PLN Dodaj do koszyka
Dostawa 2 - 3 tygodni MF-1040-NEMA17-S ZLW-1040 NEMA17 Aluminium, czyste anodowane 366,18 PLN Dodaj do koszyka
Czas dostawy na zapytanie MF-2260-NEMA23-S ZLW-1040 NEMA23/23XL Aluminium, czyste anodowane 512,30 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych MF-1660-NEMA34-S ZLW-1660 NEMA34 Aluminium, anodowane na czarno 464,98 PLN Dodaj do koszyka
Dostawa 2 - 3 tygodni MF-0630-DC0310 317,41 PLN Dodaj do koszyka
Czas dostawy na zapytanie MF-1040-DC0310 366,18 PLN Dodaj do koszyka
Dostawa 2 - 3 tygodni MF-1040-DC0350 366,18 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych MF-2040-DC0260 394,16 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych MF-3648-DC0350 406,74 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych MF-3648-DC0350-L 653,28 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych MF-0412-DC0260-M 360,67 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych MF-0412-DC0310-M 360,67 PLN Dodaj do koszyka
Czas dostawy na zapytanie MF-0412-NEMA11-M 360,67 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych MF-0412-NEMA17-M 360,67 PLN Dodaj do koszyka
Czas dostawy na zapytanie MF-0415-DC0310-M 373,20 PLN Dodaj do koszyka
Czas dostawy na zapytanie MF-0415-DC0350-M 373,20 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych MF-0415-NEMA17-M 373,20 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych MF-0415-NEMA23-M 373,20 PLN Dodaj do koszyka
Dostawa 2 - 3 tygodni MF-0630-DC0260 317,41 PLN Dodaj do koszyka
Czas dostawy na zapytanie MF-0630-DC0350 317,41 PLN Dodaj do koszyka
Czas dostawy na zapytanie MF-0630-DC0420 385,79 PLN Dodaj do koszyka
Czas dostawy na zapytanie MF-0630-OD-DC0260 317,41 PLN Dodaj do koszyka
Czas dostawy na zapytanie MF-0630-OD-DC0310 383,19 PLN Dodaj do koszyka
Czas dostawy na zapytanie MF-0630-OD-DC0350 383,19 PLN Dodaj do koszyka
Czas dostawy na zapytanie MF-0630-OD-DC0420 451,62 PLN Dodaj do koszyka
Czas dostawy na zapytanie MF-0630-OD-NEMA17-S 383,19 PLN Dodaj do koszyka
Czas dostawy na zapytanie MF-0630-OD-NEMA23-S 383,19 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych MF-0660-DC0260 385,79 PLN Dodaj do koszyka
Czas dostawy na zapytanie MF-0660-DC0310 385,79 PLN Dodaj do koszyka
Czas dostawy na zapytanie MF-0660-DC0350 385,79 PLN Dodaj do koszyka
Czas dostawy na zapytanie MF-0660-NEMA17-S 385,79 PLN Dodaj do koszyka
Dostawa 2 - 3 tygodni MF-0660-NEMA23-S 385,79 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych MF-10120-NEMA23-S 374,71 PLN Dodaj do koszyka
Czas dostawy na zapytanie MF-1040-DC0260 366,18 PLN Dodaj do koszyka
Czas dostawy na zapytanie MF-1040-DC0420 434,72 PLN Dodaj do koszyka
Dostawa 2 - 3 tygodni MF-1040-GEAR60 366,18 PLN Dodaj do koszyka
Czas dostawy na zapytanie MF-1040-OD-DC0260 432,07 PLN Dodaj do koszyka
Czas dostawy na zapytanie MF-1040-OD-DC0310 432,07 PLN Dodaj do koszyka
Czas dostawy na zapytanie MF-1040-OD-DC0350 432,07 PLN Dodaj do koszyka
Czas dostawy na zapytanie MF-1040-OD-DC0420 500,45 PLN Dodaj do koszyka
Czas dostawy na zapytanie MF-1040-OD-GEAR60 432,07 PLN Dodaj do koszyka
Czas dostawy na zapytanie MF-1040-OD-NEMA17-S 432,07 PLN Dodaj do koszyka
Dostawa 2 - 3 tygodni MF-1040-OD-NEMA23-S 432,07 PLN Dodaj do koszyka
Dostawa 2 - 3 tygodni MF-1123-NEMA17-AL 182,05 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych MF-1123-NEMA23-AL 353,18 PLN Dodaj do koszyka
Czas dostawy na zapytanie MF-1660-DC0350 464,98 PLN Dodaj do koszyka
Dostawa 2 - 3 tygodni MF-1660-DC0420 540,23 PLN Dodaj do koszyka
Dostawa 2 - 3 tygodni MF-1660-GEAR60 464,98 PLN Dodaj do koszyka
Dostawa 2 - 3 tygodni MF-1660-NEMA23-S 464,98 PLN Dodaj do koszyka
Czas dostawy na zapytanie MF-1660-OD-DC0420 563,63 PLN Dodaj do koszyka
Czas dostawy na zapytanie MF-1660-OD-GEAR60 563,63 PLN Dodaj do koszyka
Czas dostawy na zapytanie MF-1660-OD-NEMA23-S 563,63 PLN Dodaj do koszyka
Czas dostawy na zapytanie MF-1660-OD-NEMA34-S 563,63 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych MF-20120-DC0420-S 1 500,56 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych MF-20120-GEAR60-S 374,71 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych MF-20120-GEAR60-S-ES 1 408,42 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych MF-20120-NEMA34-S 374,71 PLN Dodaj do koszyka
Dostawa 2 - 3 tygodni MF-2040-DC0420 162,92 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych MF-2040-GEAR60 394,16 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych MF-2530-NEMA23-S 394,16 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych MF-3648-DC0310 406,74 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych MF-3648-DC0350XL 653,33 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych MF-3648-GEAR60 271,75 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych MF-1123-NEMA17 SAW-0630 NEMA17 Polimer, czarny 182,05 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych MF-2040-NEMA23-S 394,16 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych MF-3648-NEMA23 406,74 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych MF-3648-NEMA34 452,19 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych MF-3648-NEMA34-XL 653,28 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych MF-1123-DC0310 239,88 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych MF-2040-DC0310 394,16 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych MF-2040-DC0350 394,16 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych MF-2040-NEMA17 394,16 PLN Dodaj do koszyka
Dostawa 5-7 dni roboczych MF-1040-NEMA34-L ZLW-1040 NEMA34 Aluminium, czyste anodowane 384,54 PLN Dodaj do koszyka
Dostawa 2 - 3 tygodni MF-0630-NEMA23-S ZLW-0630 NEMA23/23XL Aluminium, czyste anodowane 317,41 PLN Dodaj do koszyka
Więcej informacji na temat wybranego artykułu:
3D CAD 3D CAD
Zamówienie próbki Zamówienie próbki
PDF PDF
Zapytanie o cenę Zapytanie o cenę
myCatalog myCatalog

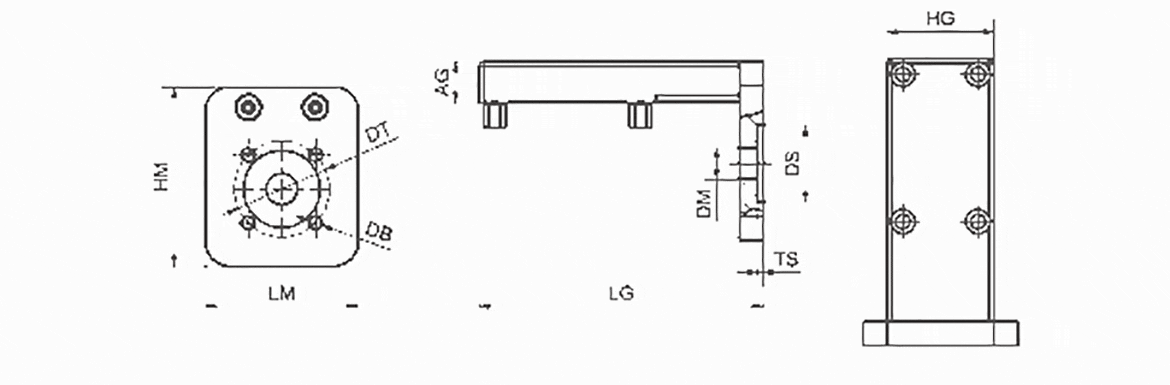

Uchwyt montażowy do osi z paskiem zębatym drylin® ZLW
