Nr art. | Maks. długość szyny | a | C4 | A3 | C5=C6 | h | h1 | K1* | ly | lz | Masa szyny | Cena / m | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
[Dł. maks.] | Min. | max. | [mm2] | [mm2] | [g/m] | |||||||||
NS-01-27 | 3000 | 27 | 60 | 0 | 20 | 49,5 | 9 | 1,1 | M4 | 6524 | 588 | 290 | 124,04 PLN | |
NS-01-27-UNGEBOHRT | 3000 | 27 | 0 | 0 | 9 | 1,1 | 0 | 6524 | 588 | 290 | 112,88 PLN | |||
NS-01-27-AR | 3000 | 27 | 60 | 0 | 20 | 49,5 | 9 | 1,1 | M4 | 6524 | 588 | 290 | 148,87 PLN |
W celu zamówienia szyn bez otworów, w uwagach trzeba dopisać „bez otworów”.
* Do śrub cylindrycznych z niskim łbem
Nr kat. | Opis | Masa wózka | ||
---|---|---|---|---|
[g] | ||||

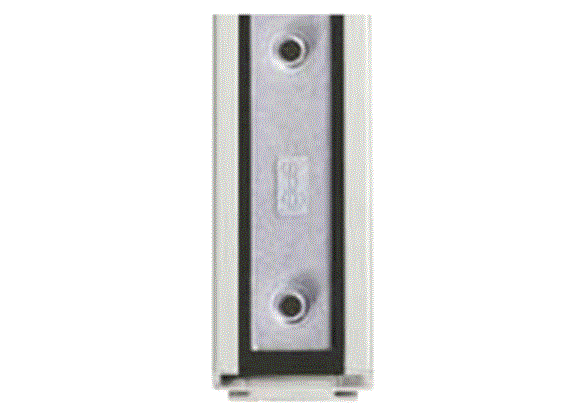

NW-12-27-80-LLZ | Wózek, z łożyskiem pływającym w kierunku z | 25 | 36,24 PLN | |
NW-12-27-80-LLY | Wózek, z łożyskiem pływającym w kierunku y | 25 | 36,24 PLN | |
NW-12-27-80-LLYZ | Wózek, z łożyskiem pływającym w kierunkach y oraz z | 25 | 36,24 PLN |
Nr art. | H | A | C | C1 | C2 | H2 | K | K3 | Spmin. | DpØmin. | Masa | ||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
±0,35 | [g/m] | ||||||||||||||
NW-12-27-80-LLZ | 9,5 | 14 | 80 | 76 | 60 | 0 | 0 | M4 | 5 | 6,5 | 25 | 36,24 PLN | |||
NW-12-27-80-LLY | 9,5 | 14 | 80 | 76 | 60 | 0 | 0 | M4 | 5 | 6,5 | 25 | 36,24 PLN | |||
NW-12-27-80-LLYZ | 9,5 | 14 | 80 | 76 | 60 | 0 | 0 | M4 | 5 | 6,5 | 25 | 36,24 PLN |
bez łożyska swobodnego
2Łożysko swobodne w kierunku Z
3Łożysko swobodne w kierunku Y
4Łożysko swobodne w kierunku YZ
Podaj liczbę wózków.
