Liniowe łożyska ślizgowe drylin® - ekonomiczna alternatywa dla łożysk tocznych

Tworzywo sztuczne zamiast metalu: Wymień recyrkulacyjne prowadnice liniowe łożysk kulkowych i natychmiast skorzystaj z zalet suchego działania zapewnionego przez bezsmarową technikę liniową drylin®

Łożyska liniowe drylin® umożliwiają bezobsługową i bezsmarową pracę elementów maszyn i urządzeń, które funkcjonują w oparciu o ruchy prostoliniowe względem siebie. Specjalne wysokowydajne tworzywa sztuczne dry-tech®, z których wykonane są tuleje łożysk sprawiają, że elementy maszyn mogą przesuwać się wzdłuż wału lub prowadnicy liniowej cicho oraz płynnie, przy niskich współczynnikach tarcia. W porównaniu z wykorzystującymi elementy toczne, metalowymi rozwiązaniami liniowymi, koszty zakupu są do 40% niższe; brak jest także dodatkowych kosztów eksploatacji.

W przypadku liniowych łożysk kulkowych, wał oparty jest na jednym lub kilku rzędach kulek. By działać poprawnie, wymagają one układu zwrotnej recyrkulacji kulek w kierunku odwrotnym do kierunku ruchu wału. Układ recyrkulacji kulek oraz wysoki poziom obciążenia kulek, spowodowany faktem, że obciążenie jest przykładane tylko na niewielkiej powierzchni każdej z nich, powodują powstanie potencjalnych, słabych punktów oraz hałas. Rozwiązania wykorzystujące układy recyrkulacji kulek można wymienić na łożyska liniowe igus® z asortymentu drylin® w niemal każdym przypadku. Dzięki prostej konstrukcji, liniowe łożyska ślizgowe drylin® charakteryzują się wyjątkowo niską podatnością na awarie. Bezsmarowa praca oznacza, iż elementy maszyny są wolne od brudu, pyłu oraz wilgoci. Kolejną zaletą łożysk liniowych drylin® jest ich wyjątkowo cicha praca.





Przegląd zalet

Do 40% wyższa opłacalność w porównaniu z prowadnicami z łożyskami liniowymi kulkowymi

100% bezobsługowość i bezsmarowość

Odporność na korozję oraz wysoki poziom higieny

Odporność na zużycie

Odporność na brud, pył oraz wilgoć

Nadzwyczaj cicha praca

Brak minimalnej wartości lub wielkości zamówienia

Wysyłka w ciągu 24 - 48 godzin

Możliwość obliczenia żywotności online

Możliwość konfiguracji online

Szczegółowy opis zalet

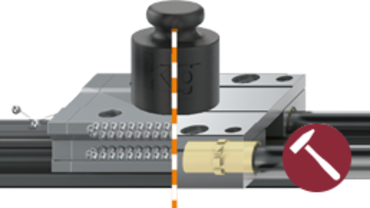

Lżejsze niż prowadnice z łożyskami kulkowymi z recyrkulacją kulek
Wysokowydajne polimery sprawiają, że technologia liniowa drylin® jest jeszcze bardziej wytrzymała

Dzięki zastosowaniu elementów ślizgowych wykonanych z wysokowydajnych polimerów technologia liniowa drylin® charakteryzuje się wyjątkową odpornością na zużycie oraz trwałością - nawet przy narażeniu na wysokie obciążenia mechaniczne.

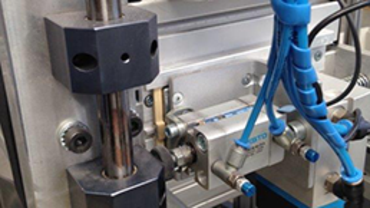

Wszechstronne zastosowania
Zastosowanie klienta:
Przewaga dzięki drylin®

Precyzja z jednej strony, wytrzymałe prowadzenie liniowe z drugiej. Dzięki wytrzymałym napędom liniowym drylin®, NOVASPORT (patrz powyżej po prawej stronie) tworzy obrzynarki zdolne do pracy w najbardziej ekstremalnych warunkach bez utraty wymaganej precyzji.

Wytrzymałe
Chcesz wiedzieć więcej?

Systemy liniowe drylin® są w stanie wytrzymać różne warunki pracy: brud, wilgoć, obecność płynów, wysokie i niskie temperatury, silne drgania oraz wstrząsy i uderzenia.

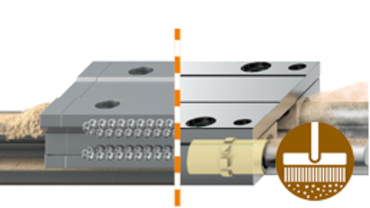

Odporne na brud
Technologia liniowa drylin® - długa żywotność pomimo narażenia na znaczne ilości brudu

W przeciwieństwie do prowadnic z łożyskami kulkowymi z recyrkulacją kulek, technologia liniowa drylin® wykorzystuje elementy ślizgowe wykonane z wysokowydajnych polimerów zapobiegających przywieraniu brudu i pyłu.

Wszechstronne zastosowania
Zastosowanie klienta:
wolność od brudu i pyłu

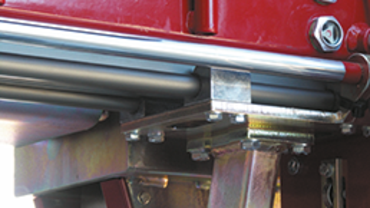

Mobilny trak firmy Serra Maschinenbau GmbH musi charakteryzować się niezawodną pracą, prostą obsługą oraz łatwą konserwacją niezależnie od warunków pogodowych. Technologia liniowa drylin® jest odpornana brud.

Odporne na brud
Chcesz wiedzieć więcej?

Z uwagi na fakt, że ciała obce są po prostu wypychane dzięki powierzchni stykowej pomiędzy elementem ślizgowym z tworzywa sztucznego i prowadnicą (zasada działania przypomina pracę pługu śnieżnego), rozwiązania drylin® można zastosować nawet tam, gdzie znajduje się piasek, wióry i pył.

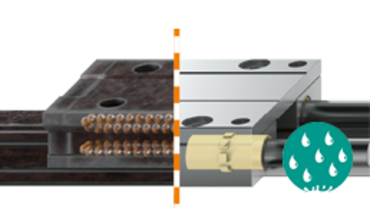

Odporne na korozję
Żadnej korozji, żadnych smarów - technologia liniowa drylin®

Materiały wykorzystane w prowadnicach liniowych drylin® charakteryzują się wysoką odpornością na różne media; a także przetestowano je pod kątem użytku pod wodą.

Odporne na korozję
Zastosowanie klienta:
etykietowanie - bez rdzy

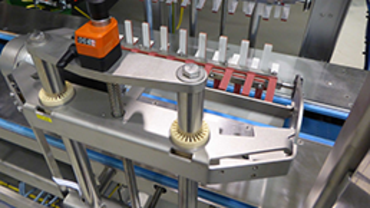

Szczególnie w przemyśle spożywczym i produkcji napojów konieczne jest przestrzeganie szczególnych wymagań co do higieny. Maszyny - takie jak ta etykieciarka - i ich części muszą być odporne na korozję.

Odporne na korozję
Chcesz wiedzieć więcej?

Połączenie wysokostopowej stali nierdzewnej (np. 1.4571) z wysokowydajnym polimerem (np. iglidur® X) można opisać jako odporne nawet w przypadku kontaktu z wodą morską.

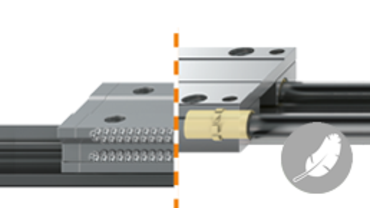

Lżejsze niż prowadnice z łożyskami kulkowymi z recyrkulacją kulek
Technologia liniowa drylin® pozwala zmniejszyć masę nawet o 75%

Tradycyjne prowadnice z łożyskami kulkowymi z recyrkulacją kulek składają się głównie z metalu, podczas gdy technologia liniowa drylin® wykorzystuje lekkie, wysokowydajne polimery.

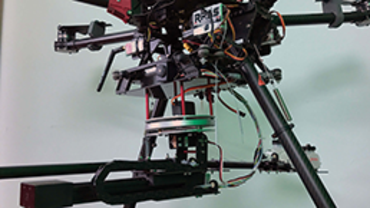

Zastosowania wymagające niskiej masy
Zastosowanie klienta:
dron - lekkie i łatwe prowadzenie

Prowadnicę liniową wykonaną z włókna węglowego zastosowano w dronie - prowadnica charakteryzuje się wymaganą stabilnością przy jednoczesnej wytrzymałości oraz niezwykle niskiej masie.

Lżejsze niż prowadnice z łożyskami kulkowymi z recyrkulacją kulek
Chcesz wiedzieć więcej?

Systemy liniowe drylin® zaprojektowano z myślą o niskich wysokościach montażowych oraz niskiej masie. Zastosowanie wykonanych z tworzyw sztucznych elementów ślizgowych gwarantuje niską masę zapewniającą łatwe prowadzenie.

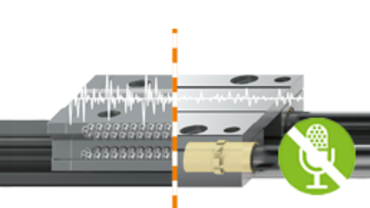

Cichsze niż prowadnice z łożyskami kulkowymi z recyrkulacją kulek
Czterokrotnie niższy poziom hałasu dzięki polimerowym elementom ślizgowym

Dzięki elementom ślizgowym, wykonane z wysokowydajnych polimerów produkty drylin® charakteryzują się średnim poziomem hałasu wynoszącym 20 dB, w związku z czym są około cztery razy cichsze w porównaniu do odpowiadających łożysk liniowych wykonanych z metalu.

Zastosowania wymagające niskiego poziomu hałasu

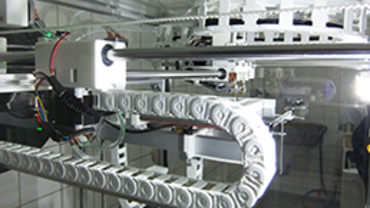

Zastosowanie klienta: drukarka 3D - niski poziom hałasu jest kluczowy

Wysokie przyspieszenie podczas drukowania oraz szybkie ruchy liniowe powodują silne drgania. Technologia drylin® w pełni sprostała wymaganiom postawionym przed systemem do druku 3D firmy Kühling&Kühling, w którym konieczna była instalacja liniowej technologii wyciszającej, o niskim poziomie hałasu.

Cicha praca
Chcesz wiedzieć więcej?

Systemy łożysk liniowych drylin® ślizgają się na elementach wykonanych z tworzyw sztucznych zamiast toczyć się na stalowych kulkach. Dzięki temu powstaje znacznie mniej hałasu i drgań.

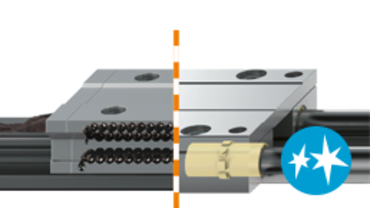

Czyste i higieniczne
Bezsmarowna technologia liniowa spełniająca niezwykle wysokie wymogi co do higieny

Dzięki zastosowaniu bezsmarowych elementów ślizgowych oraz wkładki do łożysk liniowych wykonanej z wysokowydajnych polimerów, technologia liniowa drylin® charakteryzuje się wyjątkową czystością oraz wysokim poziomem higieny.

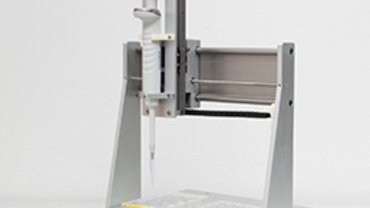

Zastosowania wymagające czystości
Zastosowanie klienta:
Czyste pipetowanie

Czysta prowadnica liniowa spełniająca niezwykle wysokie wymagania co do higieny stawiane przez przemysły farmaceutyczny, biologiczny, chemiczny i medyczny jest niezbędnym elementem urządzeń do pipetowania wykorzystywanych na Uniwersytecie Lublańskim, w stosunku do których dodatkowo wymaga się wysokiej dokładności.

Czyste i higieniczne
Chcesz wiedzieć więcej?

Wszystkie systemy łożysk liniowych drylin® pracują bez jakiegokolwiek zewnętrznego smarowania za pomocą oleju bądź smaru, w związku z czym charakteryzują się niezwykłą czystością. W pomieszczeniach czystych krople smaru czy mgła olejowa są absolutnie wykluczone.

Fakty: łożyska ślizgowe kontra łożyska toczne


Właściwości
Charakterystyka
łożysk ślizgowych igus®
Charakterystyka
metalowych łożysk tocznych
Dane techniczne
łożysk ślizgowych igus®
Dane techniczne metalowych łożysk tocznychSzczególnie istotne w
następujących branżach:
Dokładność++++0,02 - 0,15 mm0,001 - 0,01 mmObrabiarki, obróka CNC, produkcja elementów elektronicznych
Całkowita bezsmarowość++++  Medycyna, opakowania, żywność, pomieszczenia czyste, dobra konsumpcyjne
Bezobsługowość++++  Wiele różnych gałęzi przemysłu
Niska masa++++Aluminium ok. 2,7 g/cm³
Polimer ok.1,5 g/cm³
Stal ok. 7,8 g/cm³Transport bliski, automatyka, laboratoria, wypoczynek
Reakcja charakteryzująca się wysoką dynamiką w przypadku niskich obciążeń++++  Pakowanie, transport bliski, automatyka
Reakcja charakteryzująca się wysoką dynamiką w przypadku wysokich obciążeń++++  Pakowanie, transport bliski, automatyka
Zmienność długości skoku+++++  Technologia kamer, przemysł włókienniczy
Współczynnik tarcia++++0,15 - 0,3 µ0,001 - 0,05 µRęczna regulacja, ruchy wahliwe
Wrażliwość na brud++++  Pakowanie, przemysł kamieniarski, przemysł włókienniczy, przemysł papierniczy, urządzenia do malowania
Tłumienie hałasu ¹+++++45-60 dB60-70 dBMedycyna, laboratoria, meble
Przewaga kosztowa+++++  Wiele różnych gałęzi przemysłu
Ochrona przed korozją+++  Systemy napełniania, substancje chemiczne, żywność
Magnetyzm++++Tworzywa sztuczne, aluminiumStalMedycyna, aparatura badawcza
Odporność na działanie czynników chemicznych++++1.4751 + iglidur® X1.4112Przemysł medyczny, spozywczy, galwaniczny, linie napęłniające
Kompatybilność modułów++++  Budowa urządzeń, automatyzacja linii produkcyjnych
Cicha praca bez żadnych drgań+++++  Technologia kamer, kontrola, medycyna, drukarki 3D
Możliwość pracy z krótkimi skokami++++  Przemysł włókienniczy, transport bliski
Łatwy montaż i szybka wymiana++++  Budowa urządzeń, automatyzacja linii produkcyjnych
Sztywność++++  Obrabiarki, obróka CNC, produkcja elementów elektronicznych
Znaczne długości przesuwu przekraczające 10 m+++  Kamery, transport bliski materiałów, logistyka
Odporność termiczna++++do +250 °C Substancje chemiczne
Płynna praca++++  Ręczna regulacja
Maksymalne przyspieszenie ²+++++50 m/s²15 m/s²Automatyka, transport bliski
Maksymalna prędkość ²++++30 m/s5 - 10 m/sAutomatyka, transport bliski

1) Zmierzono w laboratorium igus®, skok 400 mm, ręczna regulacja
2) Przy niskich obciążeniach, w zależności od rozmiaru montażowego 0,1 do 5 kg
Charakterystyka: +++ dobra ++ średnia + słaba

Wymień swoje łożyska już teraz!

Kalkulator żywotności dla prowadnic liniowych
Tutaj można obliczyć potencjał wymiany oraz dokonać indywidualnej konfiguracji łożysk liniowych

Łatwe sprawdzenie danego zastosowania, obliczenie oczekiwanej żywotności i w ten sposób ustalenie potencjału wymiany.

Zestaw próbek prowadnic liniowych
Zestaw próbek prowadnic liniowych

Wciąż nie jesteście Państwo pewni czy łożysko liniowe drylin® to odpowiednie rozwiązanie w przypadku Państwa zastosowania? Prosimy zamówić nasz darmowy zestaw próbek już teraz.

Osobista konsultacja
Osobista konsultacja

Czy poszukujecie Państwo alternatywy do obecnego rozwiązania? Czy chcielibyście Państwo umówić wizytę w Państwa zakładzie celem omówienia konkretnego zastosowania? Prosimy o sprawdzenie naszej oferty! Czekamy na Państwa zapytania.

Laboratorium testowe: prowadnice liniowe
Przetestowane!

Ponad 500 testów rocznie przeprowadzanych w naszym laboratorium testowym o powierzchni 250 m² pokazuje, że w wielu zastosowaniach bezsmarowne rozwiązania liniowe drylin® mogą zastąpić systemy oparte o metalowe łożyska kulkowe z recyrkulacją kulek.
