Największe laboratorium testowe ruchomych przewodów

Laboratorium chainflex® skupia się na specjalnych testach i badaniach nie objętych przez odpowiedne standardowe normy i laboratoria, a jednak absolutnie koniecznych dla ustalenia żywotności oraz sprawdzenia funkcjonalności przewodów w ruchu. Czytaj dalej...

Niemalże nieskończona liczba dostawców przewodów oferowała, i wciąż oferuje, przewody rzekomo "odpowiednie do zastosowania w prowadnikach". Jednakże wśród klientów coraz częściej pojawiają się wątpliwości co do tego, w jakim naprawdę stopniu przewody te nadają się do tego rodzaju zastosowań i po jakim czasie należy spodziewać się uszkodzeń. Powszechnie stosowane badania i testy wskazane w normach w praktyce odnoszą się do szczególnych wymagań klientów tylko w bardzo nielicznych przypadkach, ponieważ po prostu niemożliwe jest opisanie tych szczególnych zastosowań w postaci norm.

To właśnie badaniom tych wymagań klientów poświęca się laboratorium igus®. Idąc dalej niż standardowe normy i zasady tworzone przez jednostki regulacyjne takie jak VDE, UL i inne, firma igus® stworzyła również normy testów i produkcji specjalnie dla przewodów chainflex®, które w pełni odpowiadają rzeczywistym wymaganiom stawianym przewodom przy zastosowaniach wymagających ciągłego ruchu.

W tym kontekście igus® zawsze bierze pod uwagę różnego rodzaju testy i sposoby oceny:

1. Testy materiałów Zgodnie z wymaganiami klientów opracowywane są nowe materiały, takie jak elementy przewodzące, materiały izolacyjne czy materiały płaszczy. Na tym etapie można odkryć znaczne różnice niewidoczne na pierwszy rzut oka, szcególnie jeśli chodzi o przewodniki i materiały płaszczy. W tym celu do testów wykorzystuje się osiem różnych standardów chainflex®.

2. Testy konstrukcji technicznej Testy te służą systematycznej ocenie nowych konstrukcji, sposobów produkcji oraz powiązanych z nimi czynników wpływających na żywotność. W przeszłości testy te wykazały, iż rzekomo identyczne sposoby produkcji powodują znaczne różnice przy zastosowaniach wymagających ruchu.

3. Testy jakości podczas produkcji Po zakończeniu procesu produkcji oraz przeprowadzeniu opartych o normy testów typowych przy produkcji przewodów, przewody wybrane losowo w oparciu o pewne algorytmy poddawane są specjalnym testom igus®. Laboratorium testuje do 10% wszytkich gotowych przewodów stosując ciągłą próbę zginania i przeprowadza niezbędne badania struktury.

4. Długoterminowe testy żywotności Te projekty testowe, z konieczności przeprowadzane przez okres nawet 4 lat, służą badaniu rzeczywistej, maksymalnej żywotności wybranych przewodów.
Podczas tych testów zwraca się szczególną uwagę na zapewnienie ciągłego monitorowania parametrów, tak, aby wszelkie awarie były wykrywane dokładnie w chwili wystąpienia.

5. Zastosowania klientów Badania szczególne według wymagań klientów w oparciu o normy igus® to specjalna usługa.
Testy w tym przypadku przeprowadzane są w oparciu o szczegółową, podaną przez klienta sekwencję ruchów w danym zastosowaniu; szczególnie w przypadku kluczowych zastosowań znaczne korzyści wynikają z faktu, że takie testy definiują ograniczenia produktu i umożliwiają wprowadzenie ewentualnych usprawnień jeszcze przed rozpoczęciem produkcji seryjnej na większą skalę.

Laboratorium chainflex® Naturalnie, aby powyższe testy mogły być przeprowadzane systematycznie i w sposób powtarzalny, niezbędne jest spełnienie różnych wymagań.

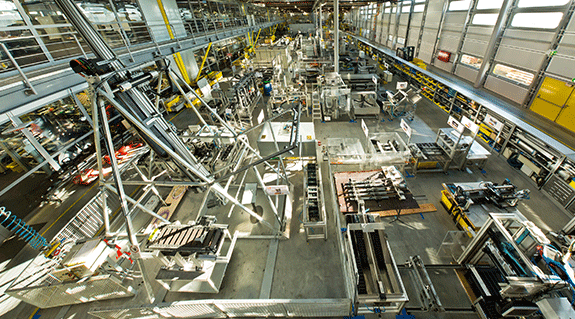

Oprócz norm testów igus®, które wyraźnie określają zasady ich przeprowadzania i zapewniają porównywalność, konieczne jest stworzenie odpowiedniego środowiska. Wszechstronne laboratorium o powierzchni ponad 2750 m² zapewnia te warunki:

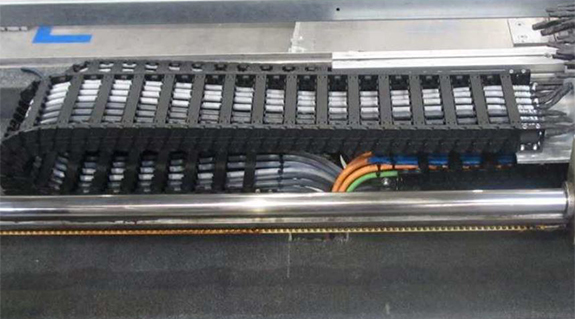

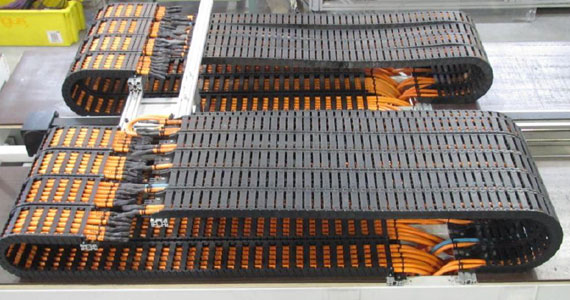

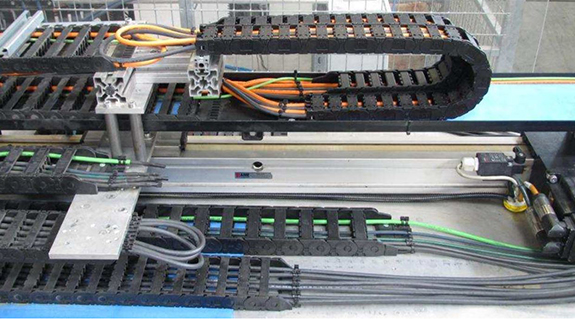

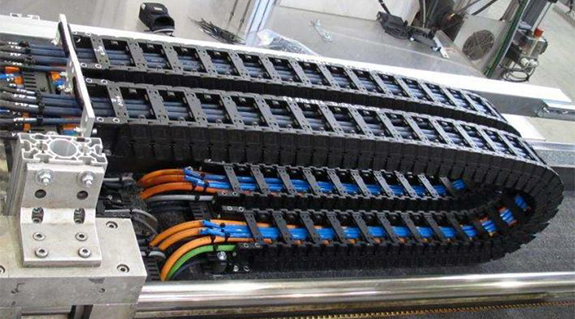

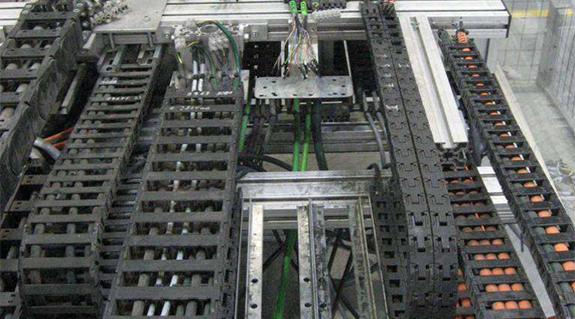

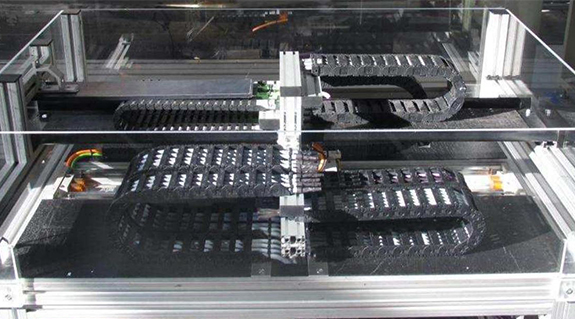

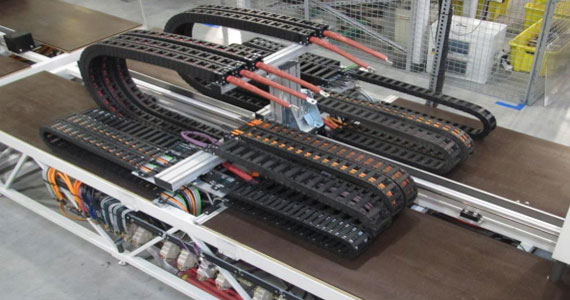

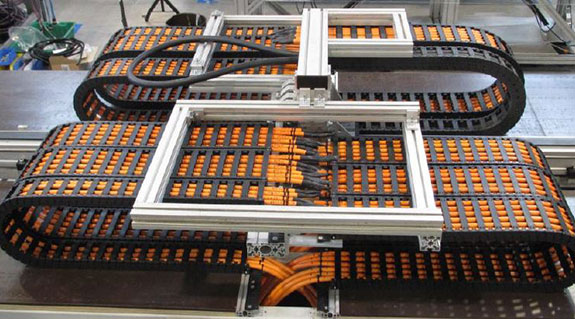

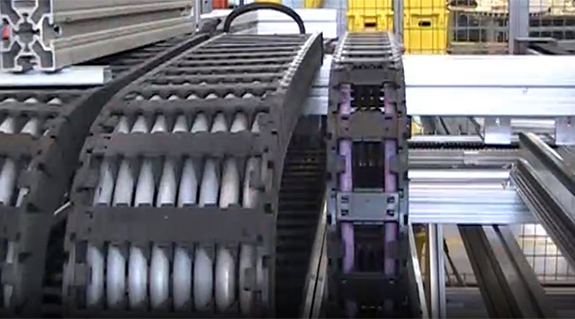

Personel laboratorium ma dostęp do ponad 50 różnych stanowisk testowych i urządzeń. Można wybrać bardzo różne przesuwy (od 0,3 m do 120 m) zarówno w zastosowaniu poziomym jak i wiszącym.

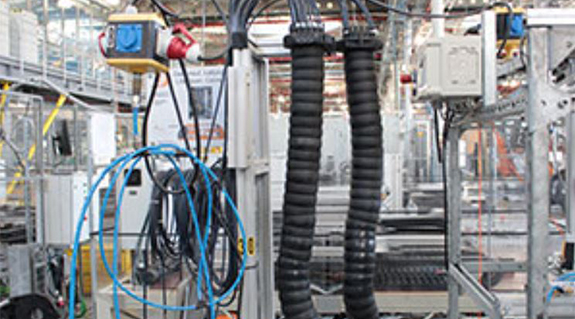

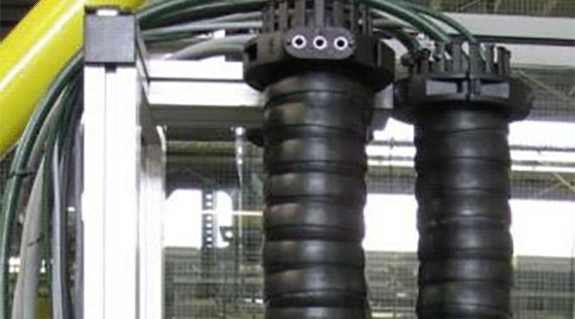

Stanowiska do testów skrętnych z 12 osiami triflex® oferują szeroki zakres opcji testowania i rozszerzają program testów skrętnych, który uzupełniają cztery różne roboty sześcioosiowe.

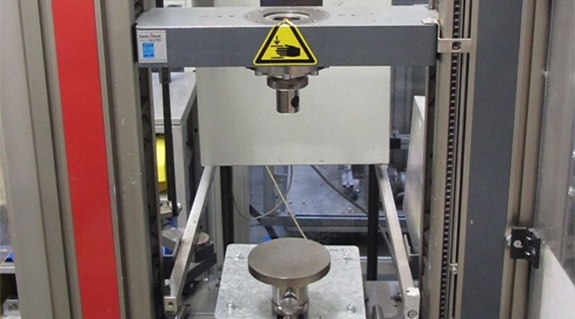

Wykorzystywane zwłaszcza przy opracowywaniu materiałów specjalne urządzenia testowe służące badaniu zużycia i odporności na czynniki chemiczne umożliwiają przeprowadzanie testów w warunkach doświadczalnych znacznie bardziej zbliżonych do rzeczywistości niż testy przechowywania i starzenia wykonywane zgodnie z normami UL lub VDE. W znaczącym stopniu pomogło to w dokładnym dopasowaniu materiałów płaszczy zewnętrznych igus® do materiałów wykorzystywanych w systemach prowadzenia energii, co gwarantuje najwyższy stopień niezawodności.

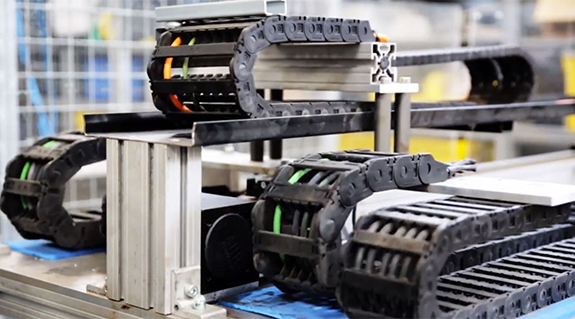

Jednakże w specjalnym kontenerze chłodniczym, wyposażonym w oś o długości 7 m i pozwalającym uzyskać krzywe temperatur od -40°C do +60°C, możliwe jest także zbadanie często lekceważonego wpływu temperatury na przewody w ruchu.
Ogromną zaletą takiego rozwiązania jest fakt, że nie ma konieczności polegania na standardowych testach VDE z zastosowaniem trzpienia do nawijania uzwojenia; zamiast tego, starzenie się przewodów można badać w ciągłym ruchu przy wielu różnych krzywych temperatur. W ramach takich testów można skorzystać z 7 m osi o różnych promieniach i rodzajach prowadników.

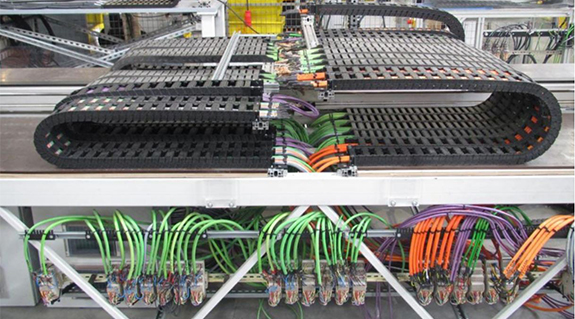

Oczywiście, wszystkie testy, przy czym obecnie testowanych jest ponad 600 przewodów, są systematycznie i dokładnie dokumentowane. Wynika to z faktu, iż testowanie 600 przewodów wiąże się z koniecznością ciągłego monitorowania ponad 5000 punktów pomiarowych.
W procesie tym wykorzystywane są systemy monitorowania opracowane przez firmę igus®. Oprócz monitorowania online, zapewniają niezwykle wysoką dokładność dokumentacji, umożliwiając wykrycie zużycia przed wystąpieniem awarii.
To wczesne wykrycie - bez badań niszczących - pełni szczególnie ważną rolę przy wyciąganiu wniosków dotyczących ewentualnych zmian konstrukcji, które mogą okazać się konieczne. Wszystkie przewody są następnie dzielone na ich komponenty zgodnie z wcześniej zdefiniowanymi sekwencjami, po czym są szczegółowo testowane i dokumentowane.

Zapewnia to istnienie uzasadnionych informacji o wszystkich przewodach chainflex® i umożliwia użytkownikowi wykonanie wiarygodnych planów odnośnie wyboru przewodu.

Informacje ogólne na temat aktualnych testów

Co jeszcze jest badane w laboratorium testowym?

W laboratorium testowym igus® szczegółowym próbom poddawane są nie tylko przewody chainflex®. Łożyska ślizgowe iglidur®, e-prowadniki, liniowe łożyska ślizgowe, osie liniowe i moduły śrubowe drylin® oraz komponenty robolink® także są dokładnie sprawdzane.
